产品名称：5G单兵图传设备
产品型号：M71HV

通常，在日常工作中，随时需要派遣人员前往事发现场应急处置突发事件，前往现场的工作人员需要随身携带或配备手持终端设备，实时将现场动态的视频及音频信息记录下来并通过5G/4G或WIFI无线网络信号实时回传到后台应急指挥中心，设备具有实时视频、对讲、实时定位、一键SOS紧急呼叫等功能，有效解决了现场突发情况出现的时取证难的问题，同时也方便中心会商研判从而精准的远程应急指挥调度人力物力，达到快速应急处突、合理处置。因其特点类似于作战单兵必备的单兵装备，故称单兵系统，又称5G单兵图传设备。因其还具有HDMI高清图像输入接口，专为移动视频监控和远程直播开发的5G直播HDMI编码设备。通过5G网络把前端无人机拍摄到的高清图像传到后端的指挥中心并能在大屏幕上实时展示出来所以也叫无人机图传设备或无人机5G图传终端。

5G单兵图传设备产品特性

1、整体结构：一体化设计，集成音视频硬件编码、5G/4G网络、GPS&北斗、存储、锂电池等模块。专业的视频编码设备，非Android手机类产品，支持摄像机的快速安装，可通过HDMI输入接口与无人机、DV摄像机完美组合使用。

2、无线网络：支持2张5G SIM卡，全网通5G无线网络，向下兼容 5G/3G 网络，支持WiFi，可WiFi Client连接模式，也可WiFi AP热点模式，方便现场提供路由功能给电脑实现无线上网服务；

3、视频特性：支持1080P、720P双码流可选，码率2048Mbps~16384Mbps可选，同时支持1路AHD高清1080P帧率1~30帧可选，及1路DHMI高清1080P帧率1~60帧，可2路1080P视频同时上传，4K高清（800万高清20帧）可扩展；

4、编码协议：视频编码支持H.264/H.265，音频编码支持G.711、G.726或AAC；

5、视频接口：4芯M6航空头插孔式摄像机（摄像头可选配胸夹式摄像机或头戴耳挂式笔筒摄像机），并有1路HDMI输入，可外接DV摄像机、无人机遥控器等高清视频源接入。M71HV这款单兵图传设备能实现2路视频图像同时上传，可解决两个应用场景：一个是解决近端的图像传输，通过单兵设备自带的摄像机近景拍摄并通过5G传到应急指挥中心；另一个是解决远端的图像传输，把无人机空中拍摄到的高清图像在地面接收到后通过5G传到应急指挥中心。

6、音频接口：蓝牙输入，内置蓝牙，标配蓝牙耳机可选配蓝牙对讲手柄，支持常规的蓝牙耳机连接，或1路HDMI输入（待扩展）；

7、录像存储：支持MicroSD卡（TF卡）存储，单卡最大存储容量≥512G，支持循环录像覆盖；并支持TF卡导入或导出设备的配置内容，方便配置多台设备；

8、卫星定位：内置北斗GPS模块，支持GPS和北斗双模定位，可关闭GPS定位单独BD北斗定位，定位信息以OSD方式上报；

9、SOS功能：具有一键SOS紧急报警功能，只需要按压SOS键1秒单兵就能主动把现场的视频及音频上传到指挥中心，达成警情主动上报中心，中心软件弹窗并以警报声音发出提醒，使值班人员由被动监控变为主动值守；

10、集群对讲功能：通过集群软件可实现PTT集群语音对讲功能，可编组实现同组内多个设备相互进行语音对讲；

11、网络接口：2×5G SIM卡全网通，1×WIFI，支持1×10/100M以太网口（Type_C接口转RJ45网口）；

12、其他接口：1×TF卡卡槽，2×SIM卡双卡槽，1×Type_C接口；

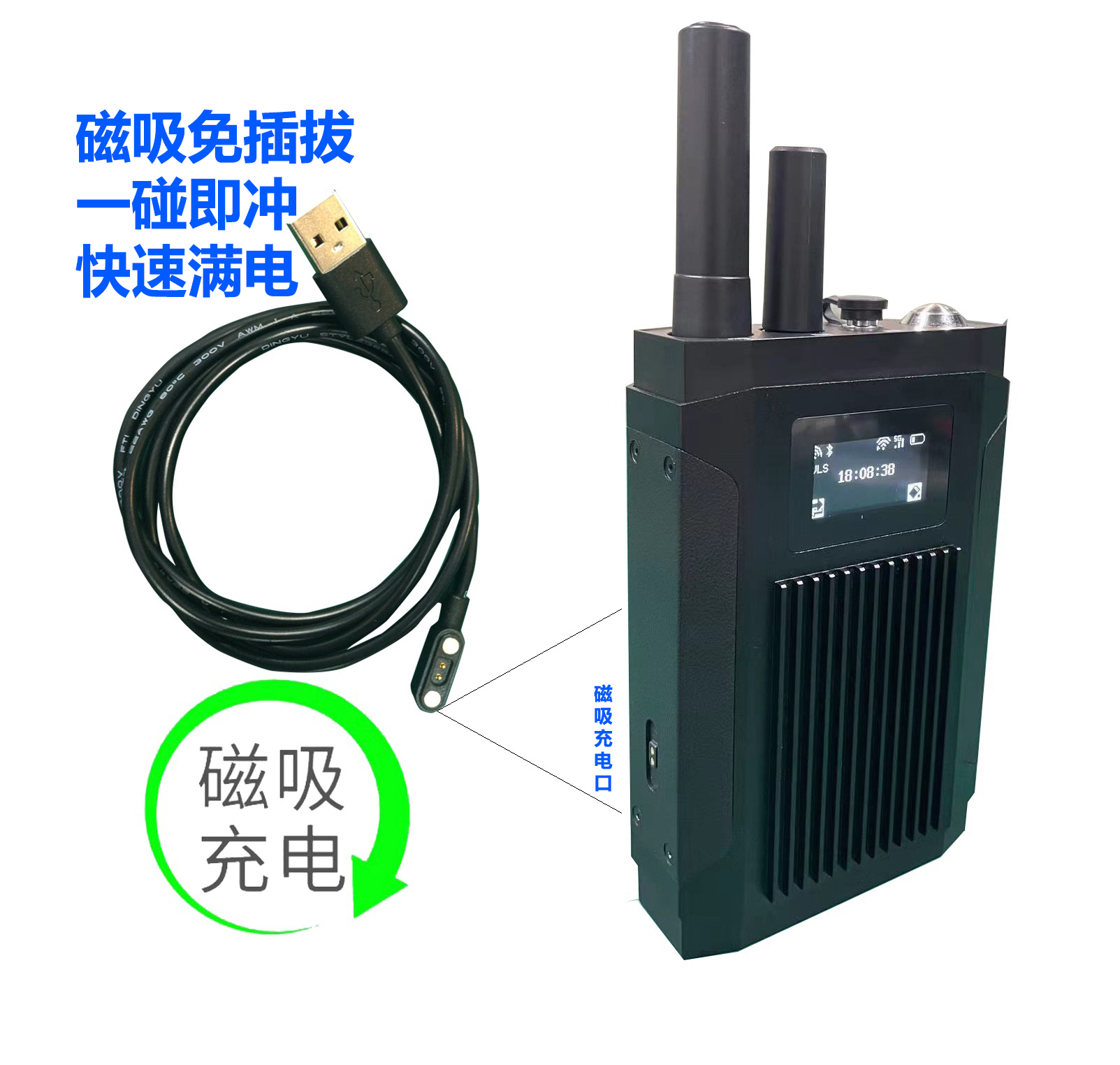

13、供电方式：内置锂电池，续航待机≥12H图传工作时间≥8H，专利设计的磁吸式快充，也可通过Type_C接口外接适配器，支持手机充电宝续电；

14、状态显示：具有OLED显示屏，强光下可清晰的看清所显示的内容，可显示多种设备状态信息（经纬度、蓝牙、WIFI、5G网络状态、电池容量、时间、TF卡存储状态、上下线状态等），可实现屏保功能；

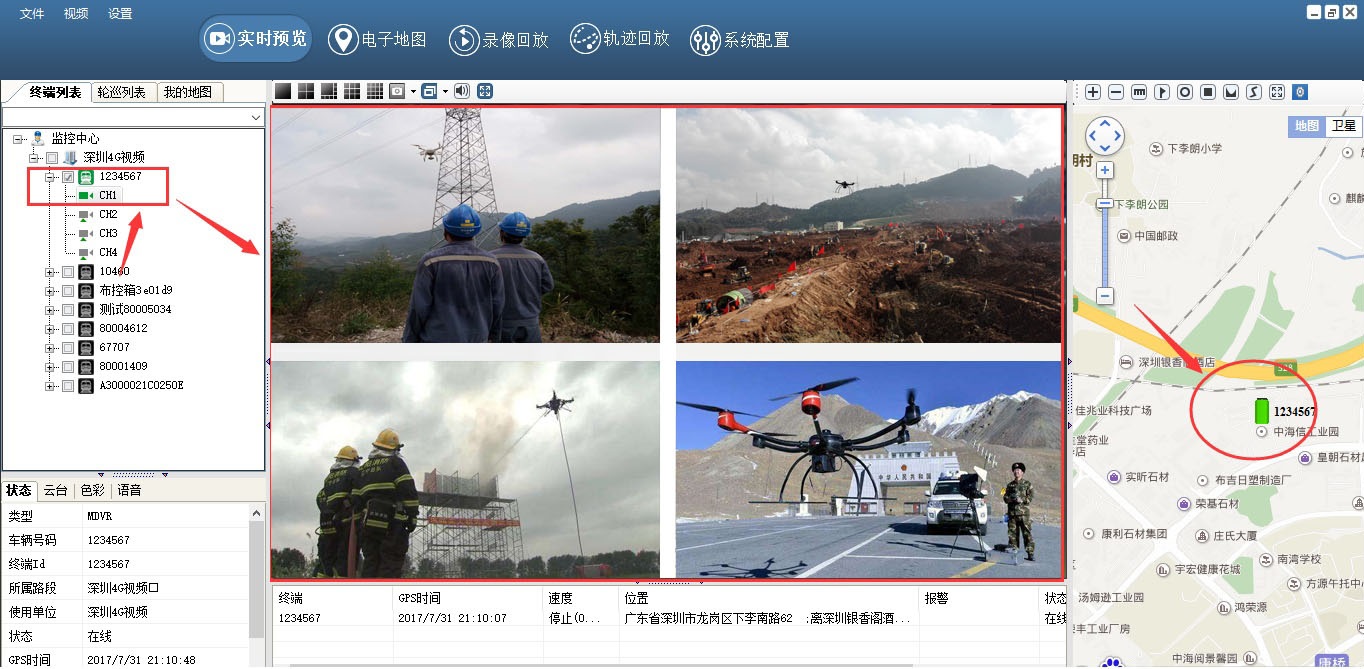

15、平台软件：提供配套的CMSV电脑端软件，支持IOS、Android、鸿蒙OS手机端软件；

16、兼容性要求：可提供SDK或API接口支持二次开发对接，可支持GB/T28181协议，可无缝接入GB/T28181国标视频平台（可提供第三方检验的GB/T28181认证书）能够被第三方综合管理平台兼容或智能指挥系统调用，同时支持CMSV6平台、MVMS视频平台指挥中心可实时调度视频，发起语音对讲，获取定位信息；

17、工作温度：-20℃~+60℃；

18、防护等级：IP65

19、配件：便携式三防手提箱，背包，充电器，Type_C转RJ45网口线，超细弹簧HDMI线。

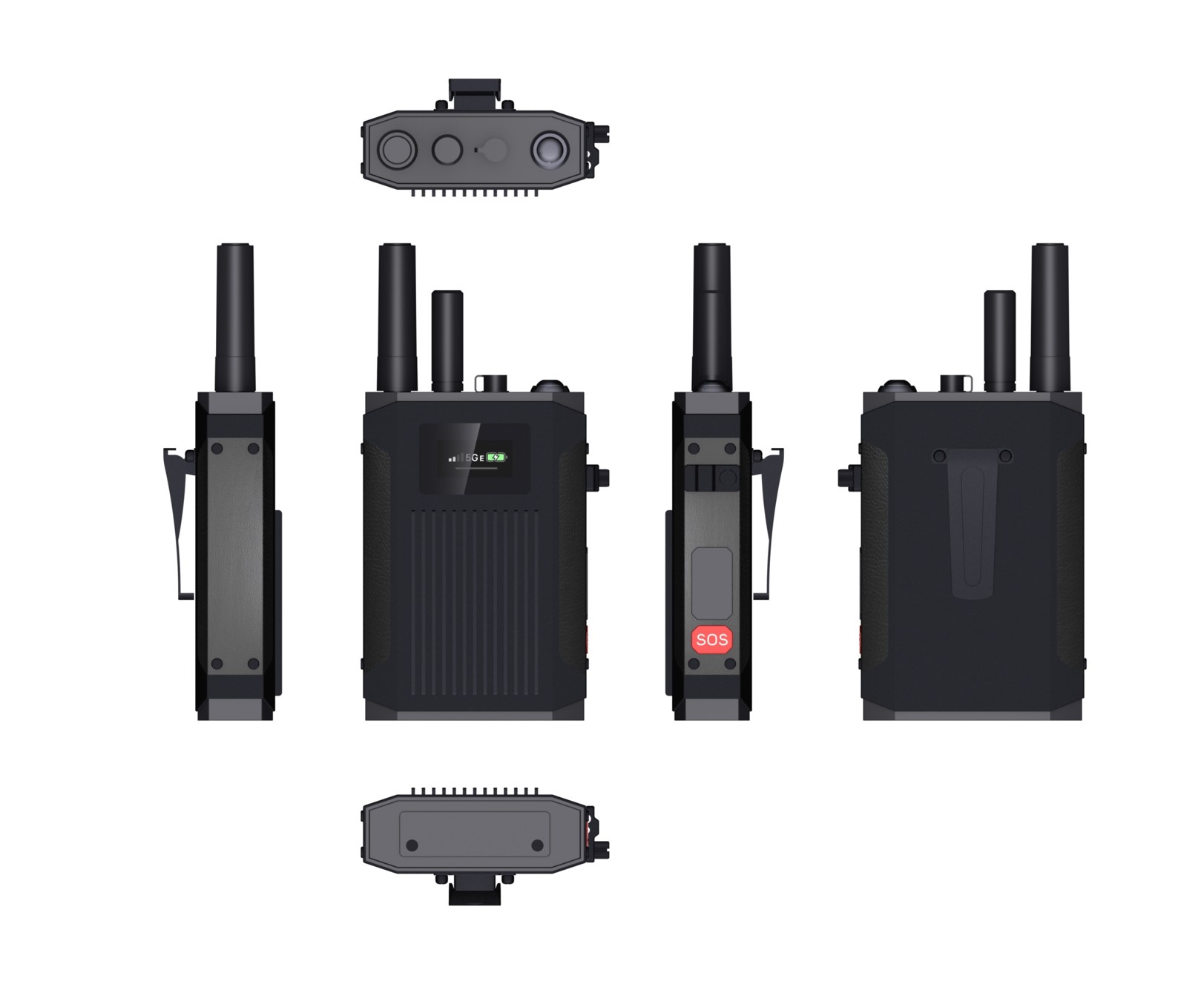

整体结构：

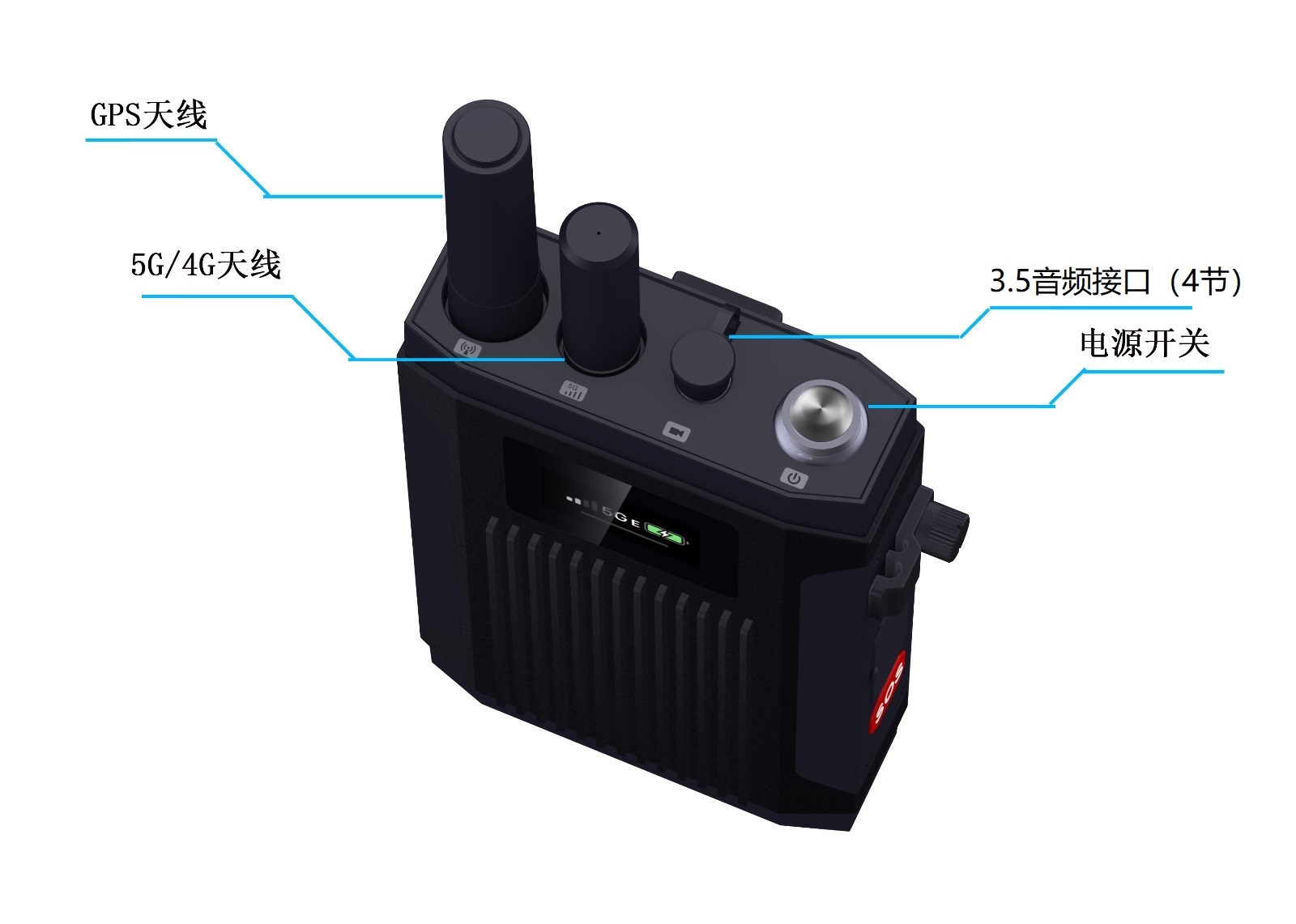

顶部结构：

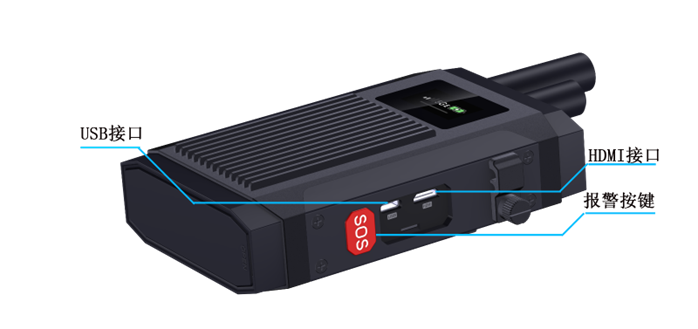

左右两侧结构：

底部结构：

SIM接口：支持双5G手机卡，注意放卡方向为卡缺口处朝外，金属面朝上。
TF接口：插TF卡，注意放卡方向为卡缺口处朝里，金属面朝上。
5G 天线：双天线接口用于连接带线 5G 天线。
HDMI：数字高清图像输入接口。

RJ45网口：接网线端口，为调试接口（有线网络连接接口,可用于接有线交换机或者路由器）
POWER开关：控制设备开关 ，打左为开关机。打右为关机。
DC接口：充电器接口用于对内部电池充电，接口接上充电器时适配器指示灯红色说明正在充电，充满电旁边绿灯亮起。标配DC5V/2A适配器，充电时间一般为 2个小时左右。

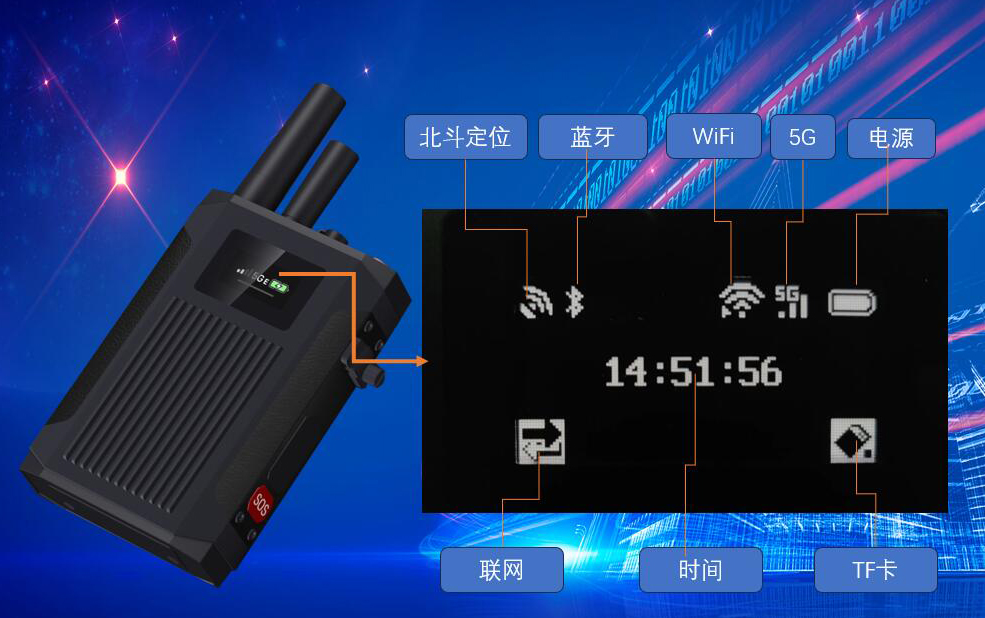

屏幕功能：

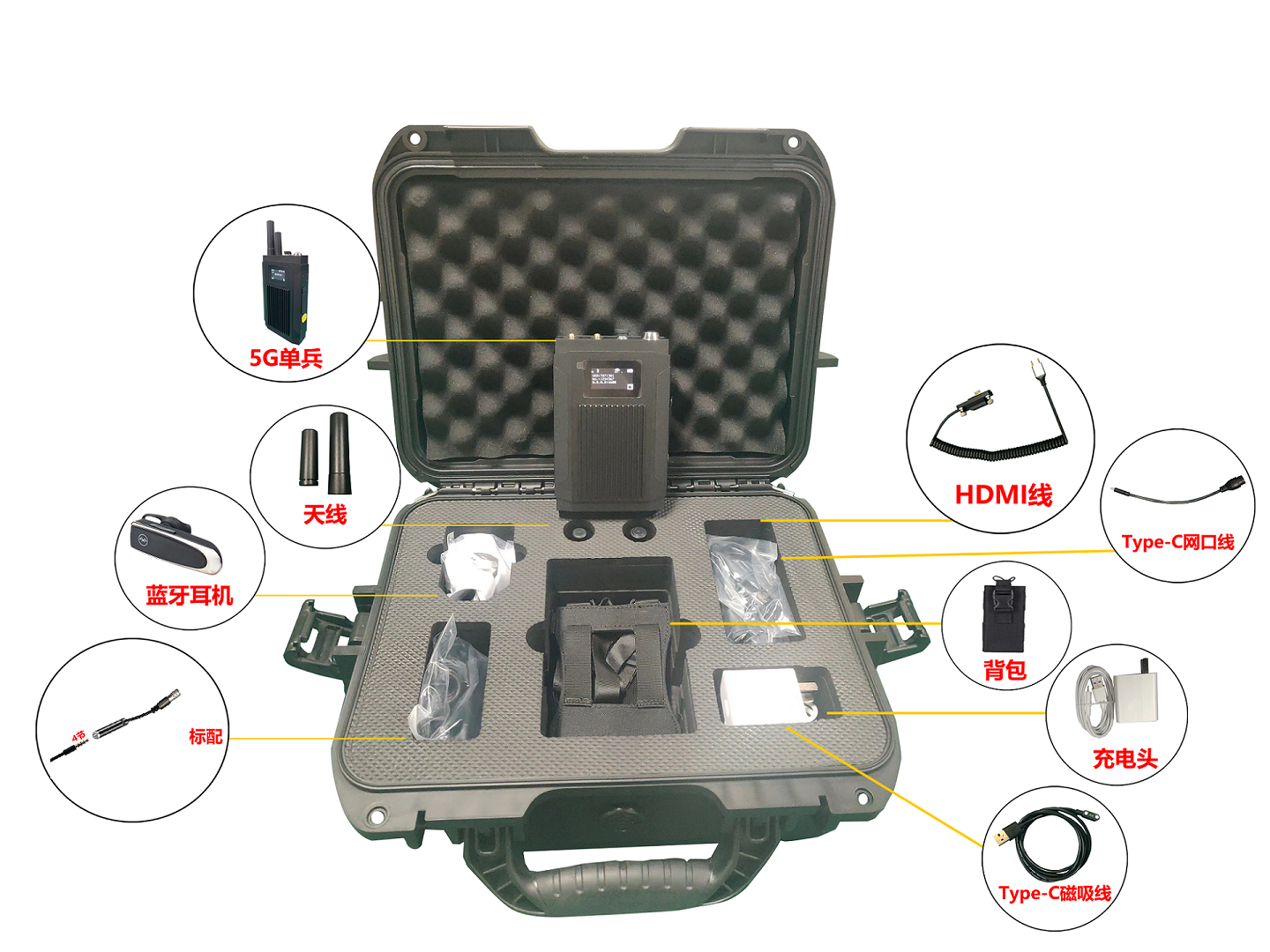

装箱清单：

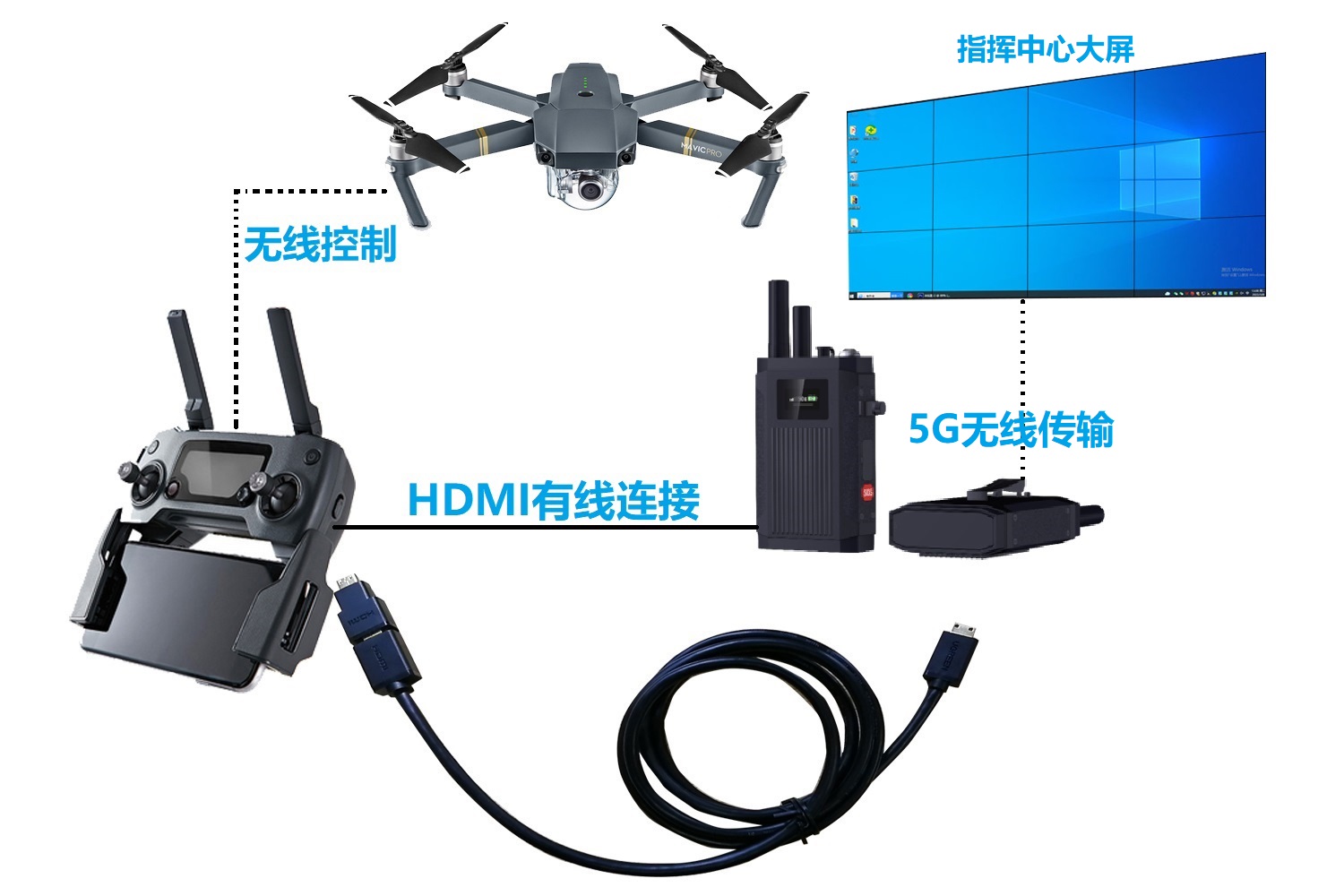

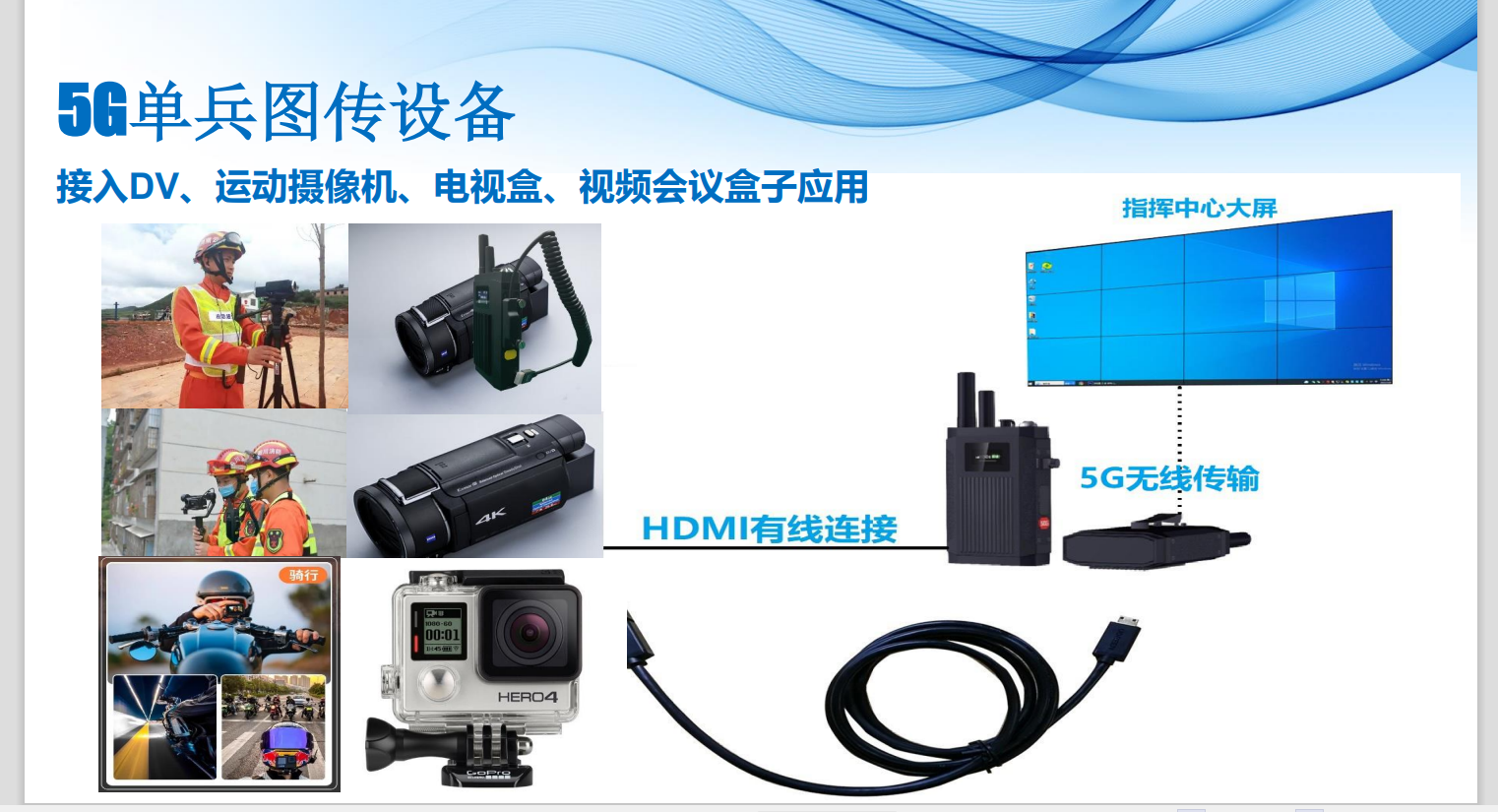

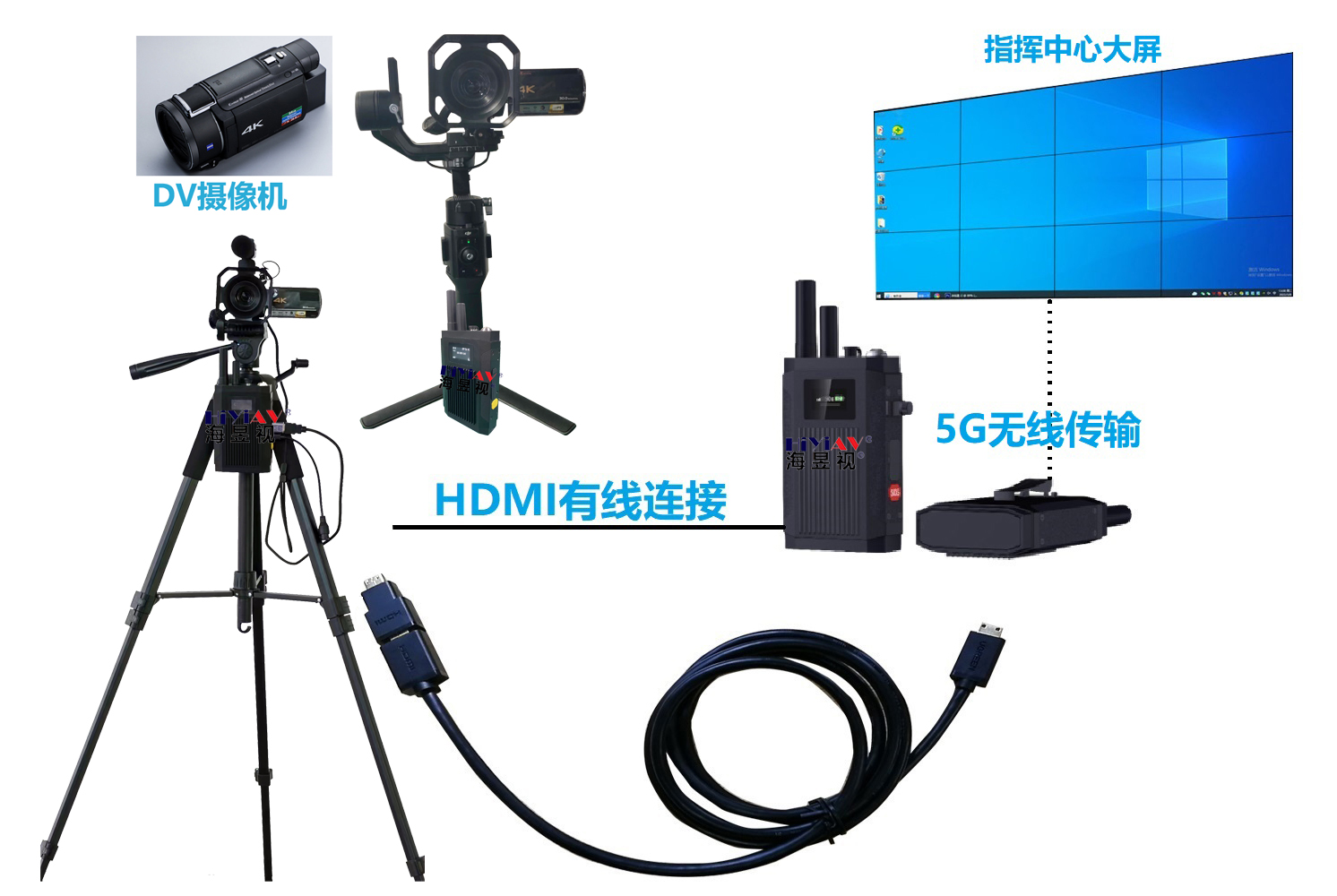

应用结构图：



将无人机的遥控手柄的HDMI输出接到到5G图传单的HDMI输入接口，连接好后开机即可用。

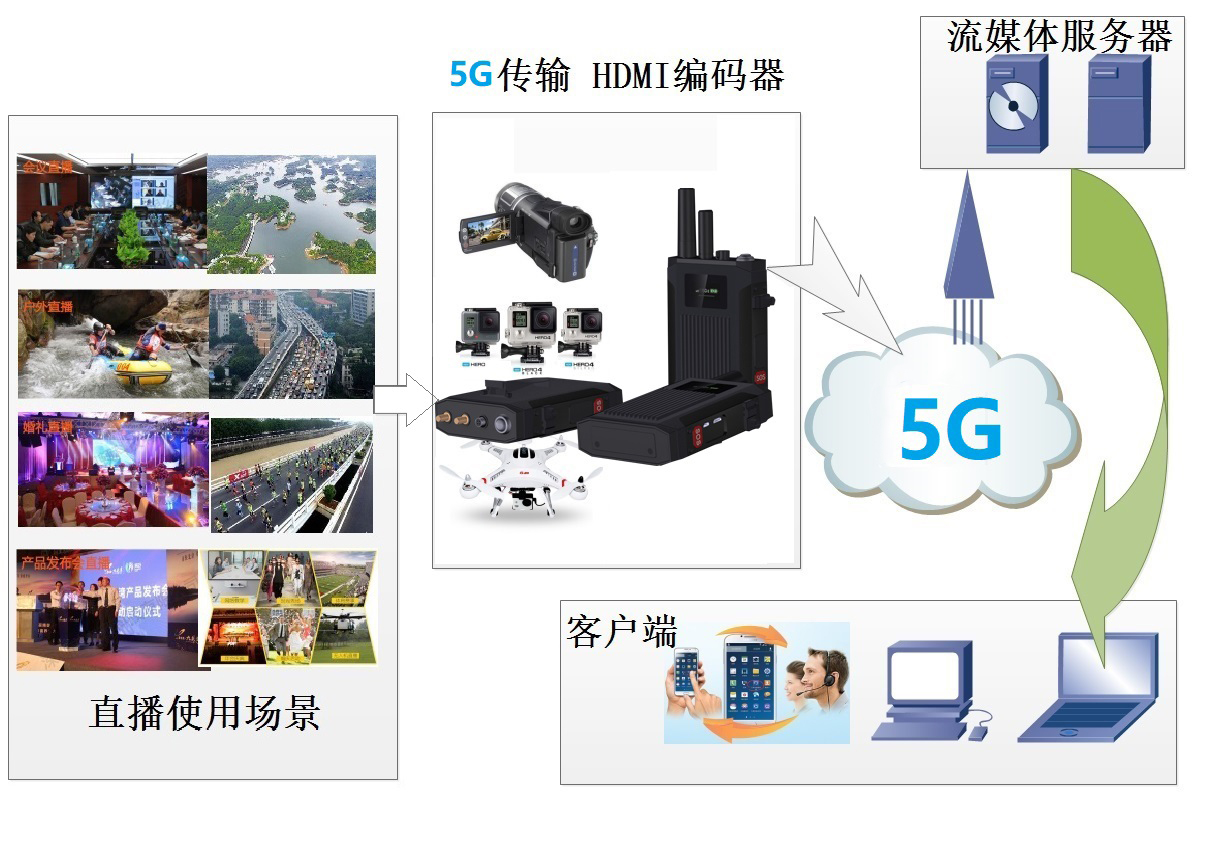

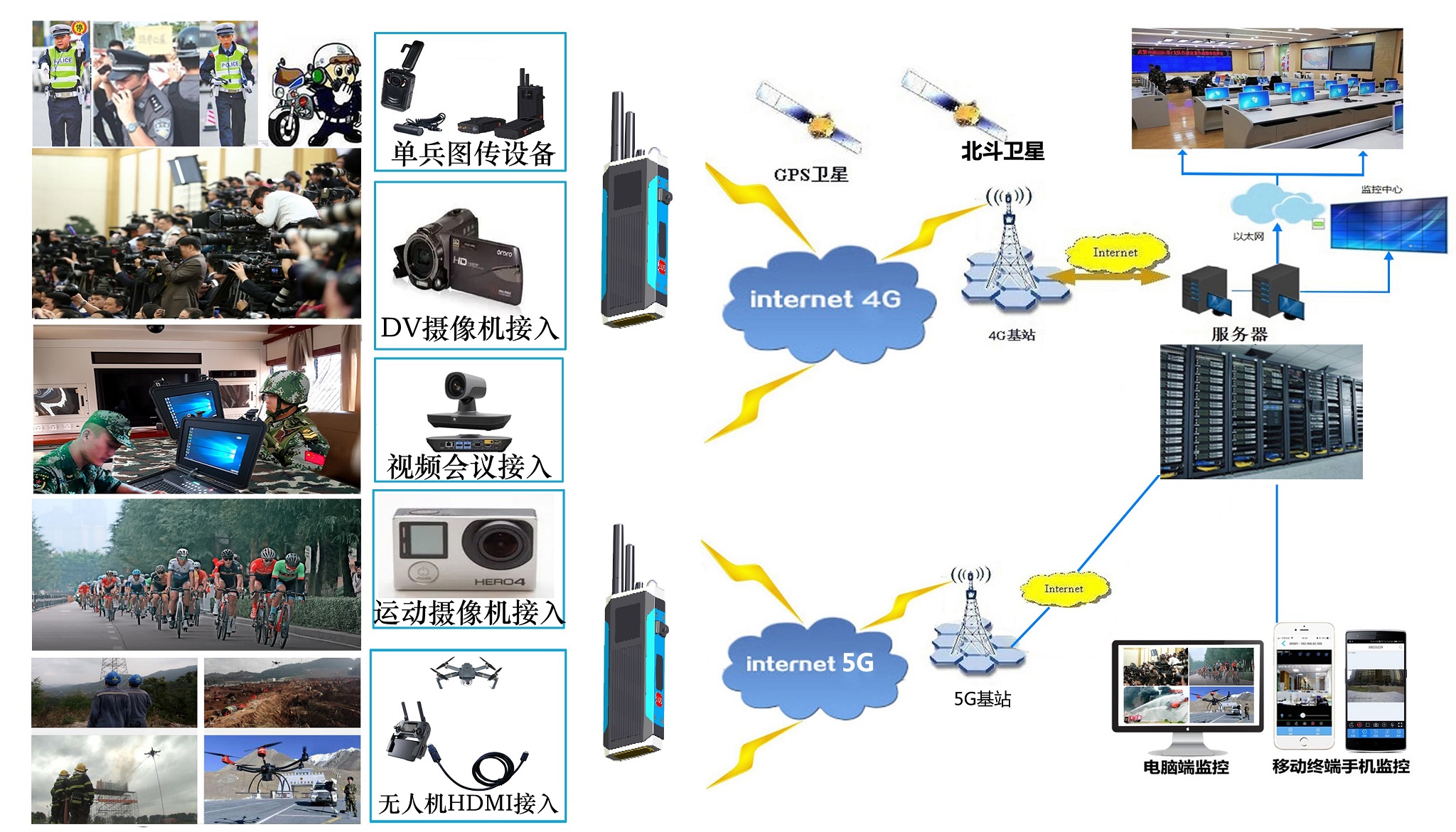

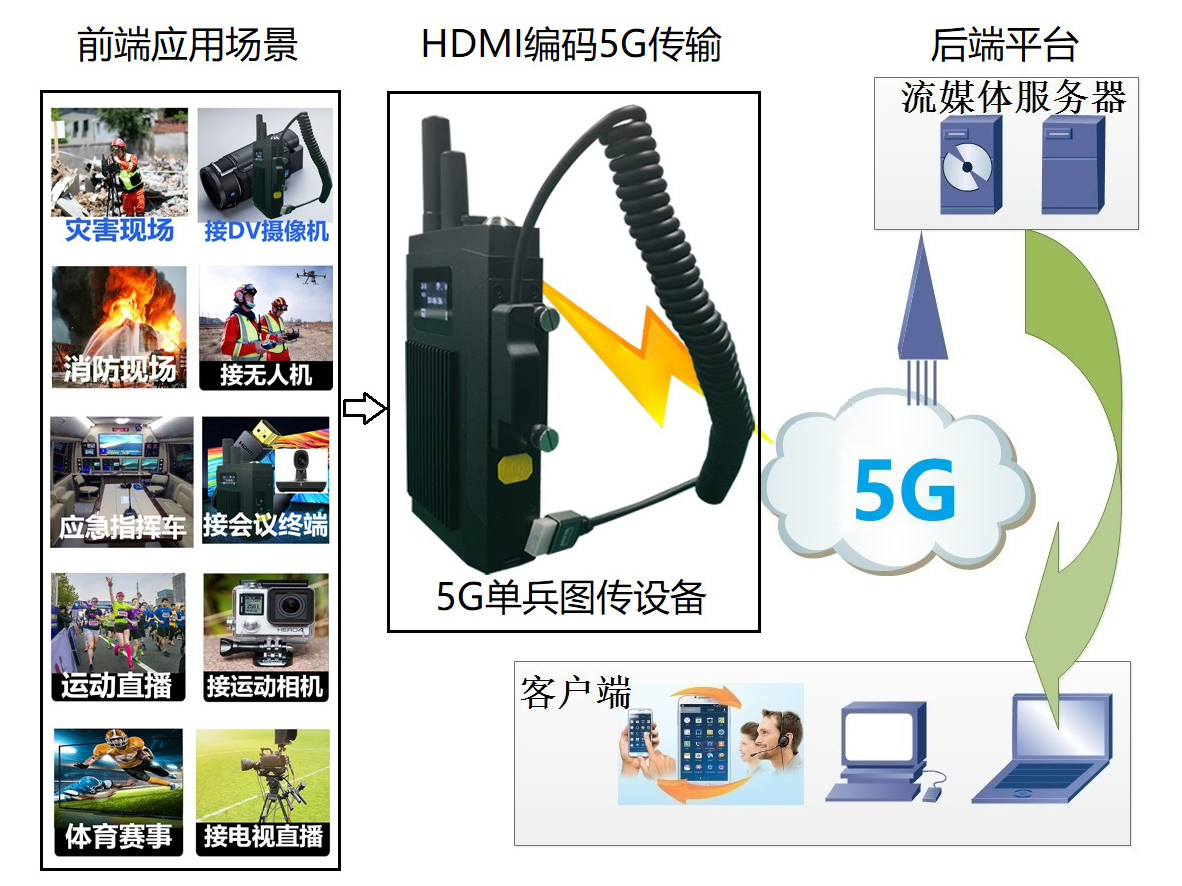

组网应用:

自然灾害应急能力提升装备5G单兵图传产品采用一体化设计，集成音视频硬件编码，5G/4G网络、GPS&北斗、数据存储、锂电池等模块。可通过HDMI输入接口与无人机、DV摄像机、4K高清运动相机、电视盒、视频会议盒子等HDMI高清视频设备组合使用，满足了HDMI高清视频5G直播的需要。通过5G传输到指挥中心，方便中心视频研判应急处突“看得见，听得得着”“千里眼，顺风耳”。具有轻便小巧、使用灵活方便、功能全面、可靠性高等特点。适合电力巡线、铁路巡查、执法巡逻、路政巡路、燃气巡检、野外摄影等移动监控领域。

整个应用系统由前端5G单兵图传设备+后端服务器软件+客户端软件构成，其中服务器软件运行在中心流媒体服务器上，需要有固定IP的光纤网络支持。

行业应用场景

1、婚庆现场大型活动现场视频直播
2、远程网络教学直播
3、公司年会及视频会议直播
4、马拉松等大型公益活动城市应急
5、户外摄像机、无人机等无线直播
6、执法行业的现场执法直播：公安、法院、交警、卫生、环保、城管、海防、武警、保险、消防等执法现场或在灾害事故的应急救援中，可多维度、多角度采集事故现场视音频信息，4G传输到无人机地面站和后方指挥中心，并持续跟踪事态发展，为指挥人员提供判断和决策依据。

应急指挥中心

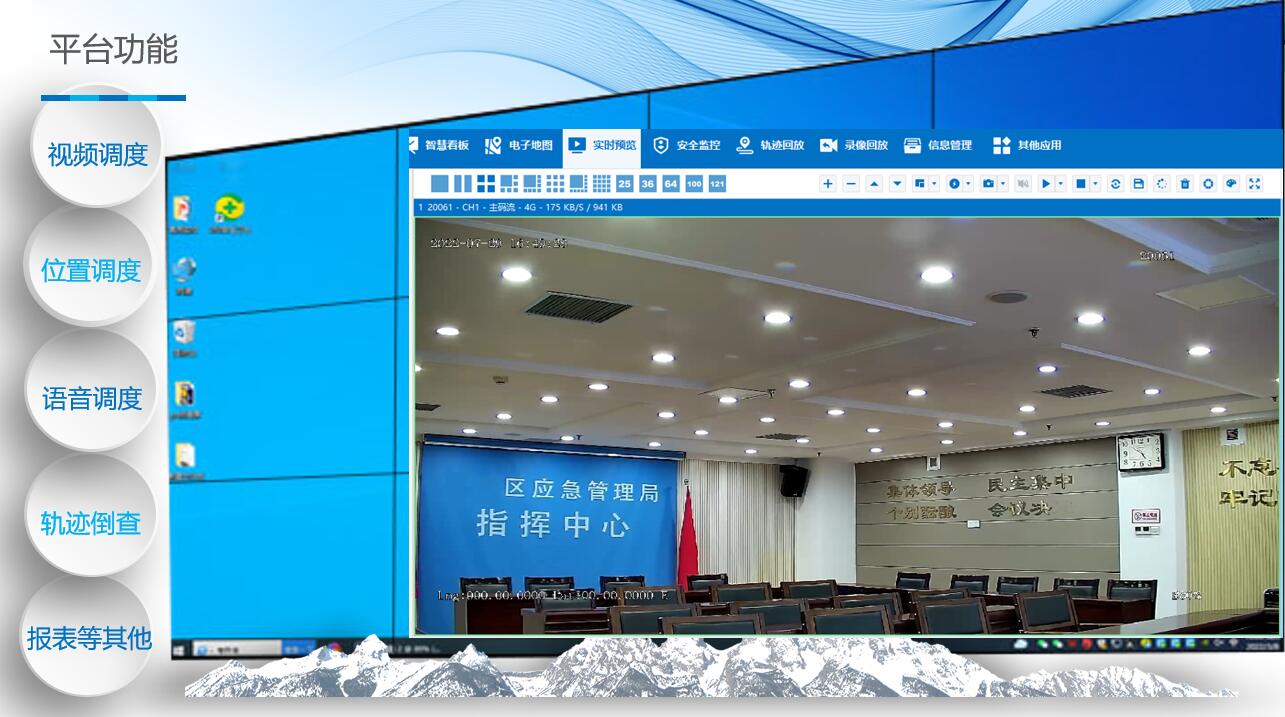

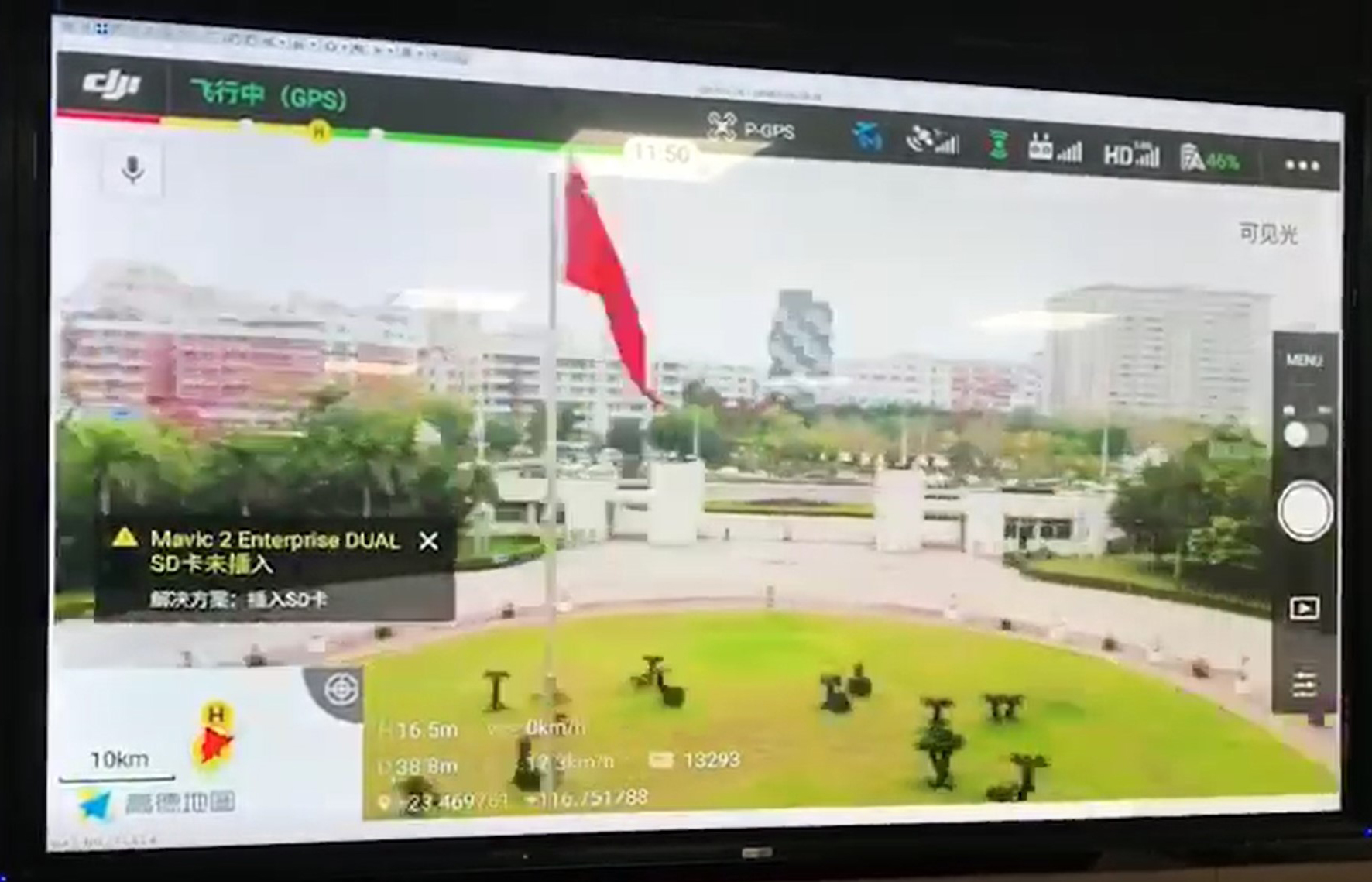

大屏幕上实时展示现场的无人机通过5G回传的高清图像。应急通信指挥装备5G 单兵图传功能 ：可接入4K高清DV摄像机、无人机遥控手柄、视频会议摄像头等HDMI高清视频设备组合使用。广泛应用于现场直播和视频采集场景。通过5G/4G网络可将灾害现场图像实时传输至指挥中心，并可实现双向对讲，实时定位。单兵图传设备通常应用在抢险救灾、应急救援、安全管控中。“千里眼，顺风耳”方便中心视频研判应急处突，中心平台能实现“视频调度、语音调度、位置调度”三大功能，做到“看得见，听得着”。应用科技力量提升自然灾害应急能力。

适应行业

应急、消防、边防、公安、边防、城管、国土、救援、侦察、高速路巡查、电力巡查、管线巡查等航拍

对标提升应急能力万亿国债项目应急指挥设备5G单兵图传设备

自然灾害应急能力提升装备5g单兵图传设备（含摄像机）

5.1设备应为专业的视频编码设备，非Android手机类产品；

5.2与DV一体化设计，支持热靴安装，可与DV摄像机配合使用方便；

5.3要求设备体积小、重量轻、功耗低、便携，；重量不大于1kg

5.4要求支持状态显示屏，可显示系统工作状态、网络状态、定位信息、剩余电量、存储状态等；

5.5功能要求支持视频回传、双向对讲、定位信息上传、系统状态查看等；可无缝接入消防图像视频平台，指挥中心通过指挥视频终端可调度设备图像、双向对讲、修改视频参数等操作；

5.6视频接口支持1路HDMI高清输入接口，可与高清DV摄像机配合使用；

5.7音频接口支持1路3.5音频接口，蓝牙，HDMI音频，三种音频输入方式三选一；

5.8编码要求支持H.264、H.264 HP、H.265，支持1080P、720P、D1（4CIF）等分辨率；支持双码流；

5.9视频帧率范围为5～60fps，视频码率128Kbps～6Mbps可调整；

5.10音频协议支持G.711a、GSM等音频协议，并支持双向语音对讲；

5.11内置1个5G全网通模块；标配2.4GHz/5.8GHz Wi-Fi，传输距离不小于10米；

5.12支持北斗独立定位，可提供地理位置定位功能；

5.13内置锂离子电池连续工作时间不小于6小时；

5.14支持本地录像存储卡存储；

5.15网络适应性支持智能的动态码率调整，能够在带宽不好的情况下自动调整图像帧率和码率，保证图像的流畅度；

5.16OSD功能要求，可提供中文、数字、字母等信息用于OSD叠加

5.17环境要求：工作温度-10~50°；工作湿度20~85%，无凝结

5.18配套摄像机，分辨率不低于4K，有效像素不低于1300万SONY CMOS、自带热靴接口，具备IR红外夜视拍摄功能，不低于64倍变焦、双频WIFI，含手持支架、遮光罩、备用电池、三脚架、遥控器等配件
