M71Hv应急通信单兵装备5G单兵图传设备HDMI图传设备无人机图传设备


便携式5G单兵图传设备,HDMI图传设备,无人机图传设备

型号:M71Hv

M71H单兵图传设备广告_20230224172706

什么叫单兵系统?单兵是什么?

通常,在日常工作中,随时需要派遣人员前往事发现场应急处置突发事件,前往现场的工作人员需要随身携带或配备手持终端设备,将现场动态实时的视频及音频信息记录下来并通过5G/4G或WIFI无线网络信号实时回传到后台应急指挥中心,设备具有实时视频、对讲、实时定位、一键SOS紧急呼叫等功能,有效解决了现场突发情况出现的时取证难的问题,同时也方便中心会商研判从而精准的远程应急指挥调度人力物力,达到快速应急处突、合理处置。因其特点类似于作战单兵必备的工具,故称单兵图传设备,因其具有HDMI高清图像的5G传输功能又称5G单兵图传设备又名无人机5G图传设备,可当作单兵记录仪、取证仪、执法取证系统应用于现场勘察记录,如应急、边防、公安、巡警、交警、城管、法院、工商等政府单位的现场执法取证记录设备。

整体结构:

微信图片_20230309150219

顶部结构:

 M71Hv_顶部结构

正右侧结构:

M71Hv_正右侧

底部结构:

M71Hv_底部

三防箱及装箱清单:


基本参数:

项目

参数说明

音视频输入

视频输入

支持1路1080P视频输入(AHD/HDMI)

音频输入

1路音频输入(蓝牙模式)

音视频输出

视频输出

WIFI 直连,手机APP

语音输出

1路语音输出(蓝牙模式)

音视频参数编码

视频编码

H.264 Main Profile/H.265

视频分辨率

1080P、720P、CIF可选

音频编码

默认G.726,G.711A可选

存储空间

MicroSD卡

支持1张MicroSD卡(TF卡)

无线网络

5G/4G无线

支持2张SIM卡

自带2个5G或4G卡接入口,全网通模式,向下兼容   4G/3G 网络

WIFI

支持WiFi,可选WiFi Client连接或WiFi AP热点多种模式

定位方式

北斗/GPS

支持混合定位,速度检测,时间同步

电源

电池容量

内置锂电池(最大功率41W),最大续航8小时

电源管理

按键开关,支持自动屏保

充电模式

可外接适配器(电流>2A),适用Type-C接口

屏幕

状态屏

显示定位、网络、电池容量、时间等状态

按键

SOS

自带报警按键

接口

       视频

4芯M6航空头(AHD摄像头接入)

USB

USB2.0接口

HDMI

支持音视频输入,适用无人机、手持DV等设备

电源

1个Type-C接口

物理规格

尺寸

50mm(L)*100mm(W)*120mm(H)(不含天线)

重量

裸机:2kg

工作环境

工作温度

-20〜+60℃

工作湿度

8%〜90%(无凝结)

其他

远程控制

支持PC端和APP端连接

扩展性

提供SDK或API接口,支持GB/T 28181协议

亮点描述:

1、整体结构:一体化设计,集成音视频硬件编码、5G/4G网络、GPS&北斗、存储、锂电池等模块。专业的视频编码设备,非Android手机类产品,支持摄像机的快速安装,可通过HDMI输入接口与无人机、DV摄像机完美组合使用。

2、无线网络:支持2张SIM卡,全网通5G无线网络,向下兼容 4G/3G 网络,支持WiFi,可WiFi Client连接模式,也可WiFi AP热点模式,方便现场提供路由功能给电脑实现无线上网服务;

3、视频特性:支持1080P、720P、CIF,帧率5~30帧可选;

4、编码协议:视频编码支持H.264、H.265,音频编码支持G.711、G.726或AAC;

5、视频接口:4芯M6航空头插孔式摄像机(AHD摄像头接入),并有1×HDMI输入,可外接DV摄像机、无人机遥控器等高清视频源接入;

6、音频接口:蓝牙输入,或1×HDMI输入,内置蓝牙,支持蓝牙耳机连接;

7、录像存储:支持MicroSD卡存储,单卡最大存储容量≥256G,支持循环录像, 镜像录像;并支持TF卡导入或导出设备的配置内容,方便配置多台设备;

8、卫星定位:内置北斗&GPS模块,支持GPS和北斗双模定位,定位信息以OSD方式上报;

9、SOS功能:具有一键SOS紧急报警功能,按住SOS键1秒后,单兵能主动把现场的视频及音频主动上传到指挥中心,达成警情主动上报中心,中心软件弹窗并以警报声音发出提醒,使值班人员由被动监控变为主动值守;

10、     集群对讲功能:通过集群软件可实现PTT语音集群功能,可编组实现同组内多个设备相互进行语音对讲;

11、     网络接口:1×4G全网通,1×5G全网通,1×WIFI,支持1×10/100M以太网口(可由USB接口转出);

12、     其他接口:1×TF卡卡槽,1×SIM卡双卡槽,1×USB,快充1×Type-C接口;1×2.5耳机接口;

13、     供电方式:通过Type-C接口外接适配器,并内置锂电池,续航时间≥8h;

14、     状态显示:具有OLED显示屏,强光下可清晰的看清所显示的内容,可显示多种设备状态信息(经纬度、蓝牙、WIFI、5G网络状态、电池容量、时间、TF卡存储状态、上下线状态等),可实现屏保功能;

15、     平台软件:提供配套的CMSV电脑端软件,支持IOS、Android、鸿蒙OS手机端软件;

16、     兼容性要求:可提供SDK或API接口支持二次开发对接,可支持GB/T 28181协议,能够被第三方综合管理平台兼容或智能指挥系统调用,指挥中心可实时调度视频,发起语音对讲,获取定位信息;

17、     工作温度:-20℃~+60℃;

18、     防护等级:IP65(待认证确定)

19、     配件:便携式手提箱,腰包,充电器,UBS网口,超细弹簧HDMI线。(待定)

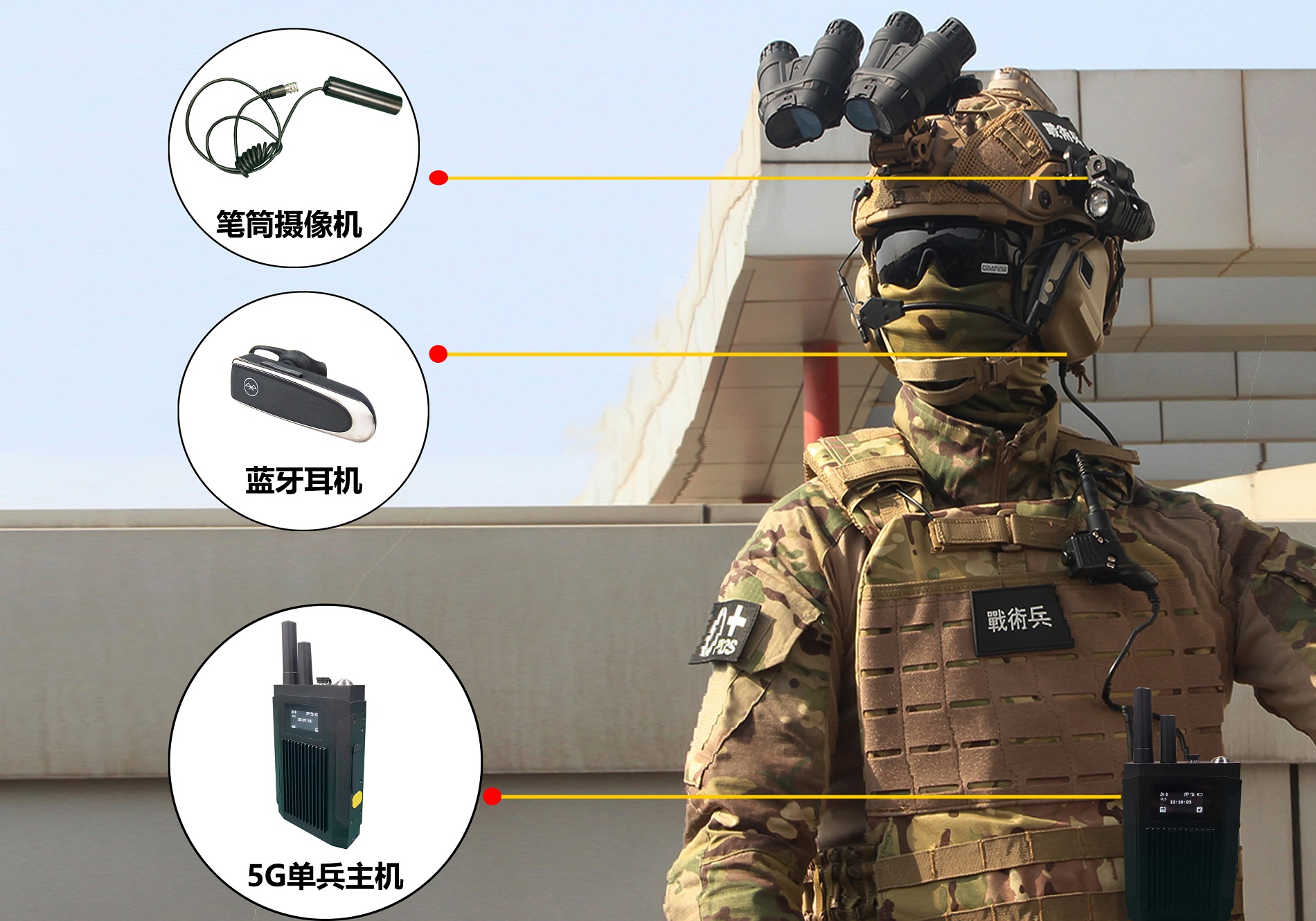

连接示意:

可宣传_19001260

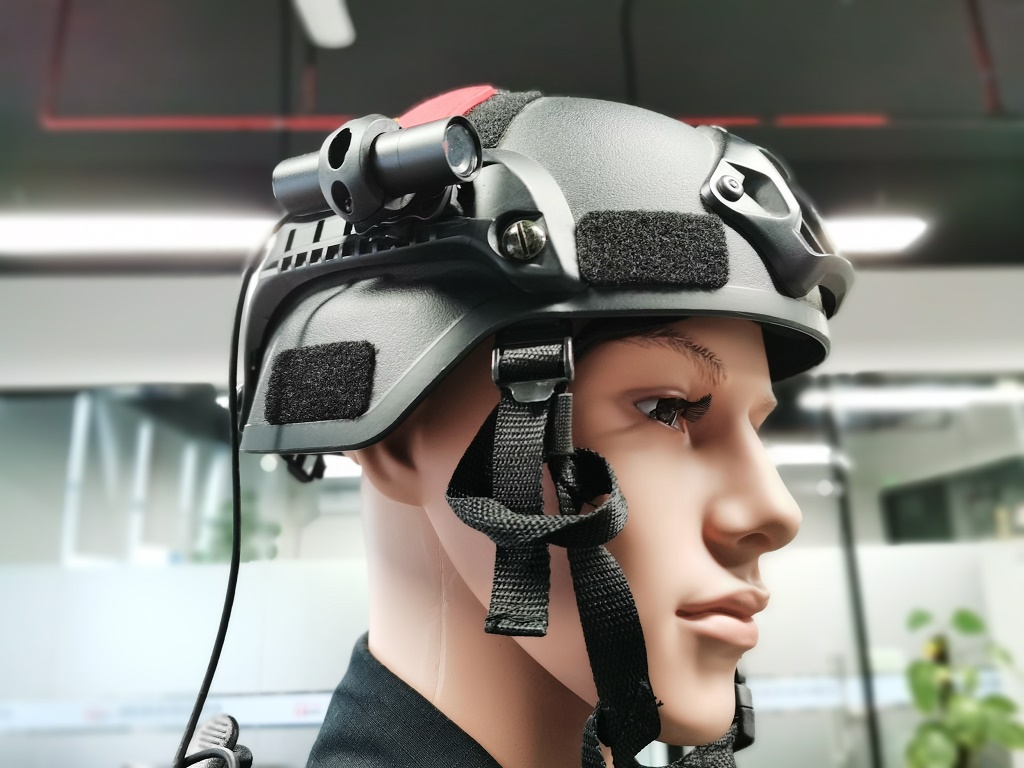

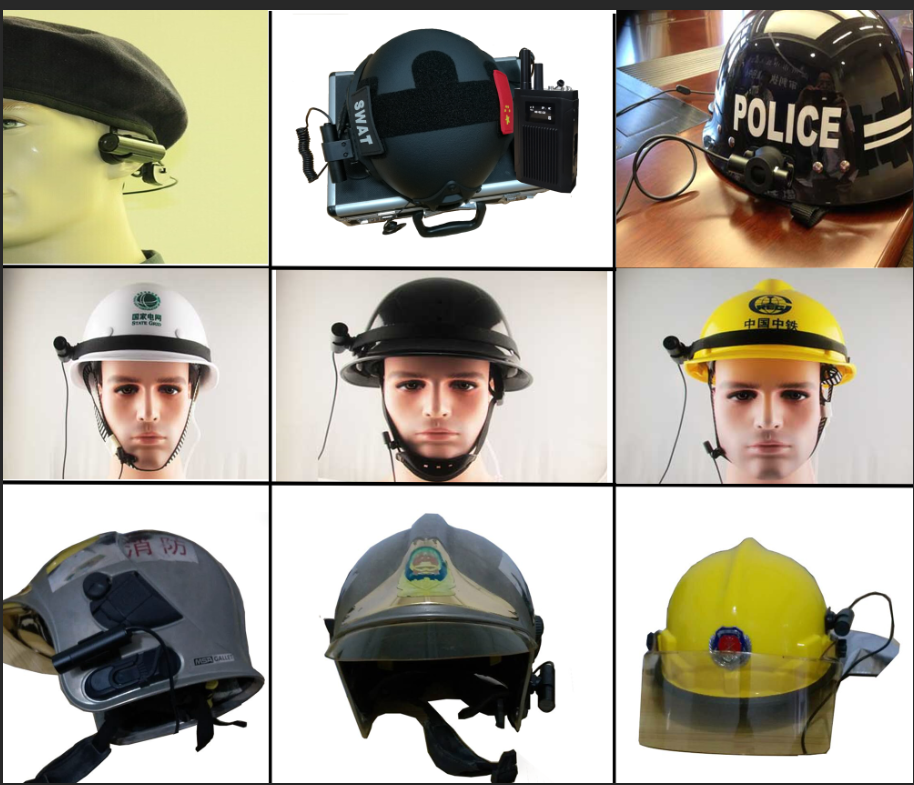

M71HV战术头盔

组网应用:

 可宣传 M71HV单兵应用结构图

5G单兵图传产品采用一体化设计,集成音视频硬件编码、5G/4G网络、GPS&北斗、数据存储、锂电池等模块。可通过HDMI输入接口与无人机、DV摄像机等摄像设备组合使用。具有轻便小巧、使用灵活方便、功能全面、可靠性高等特点。适合电力巡线、铁路巡查、执法巡逻、路政巡路、燃气巡检、野外摄影等移动监控领域。
产品功能:

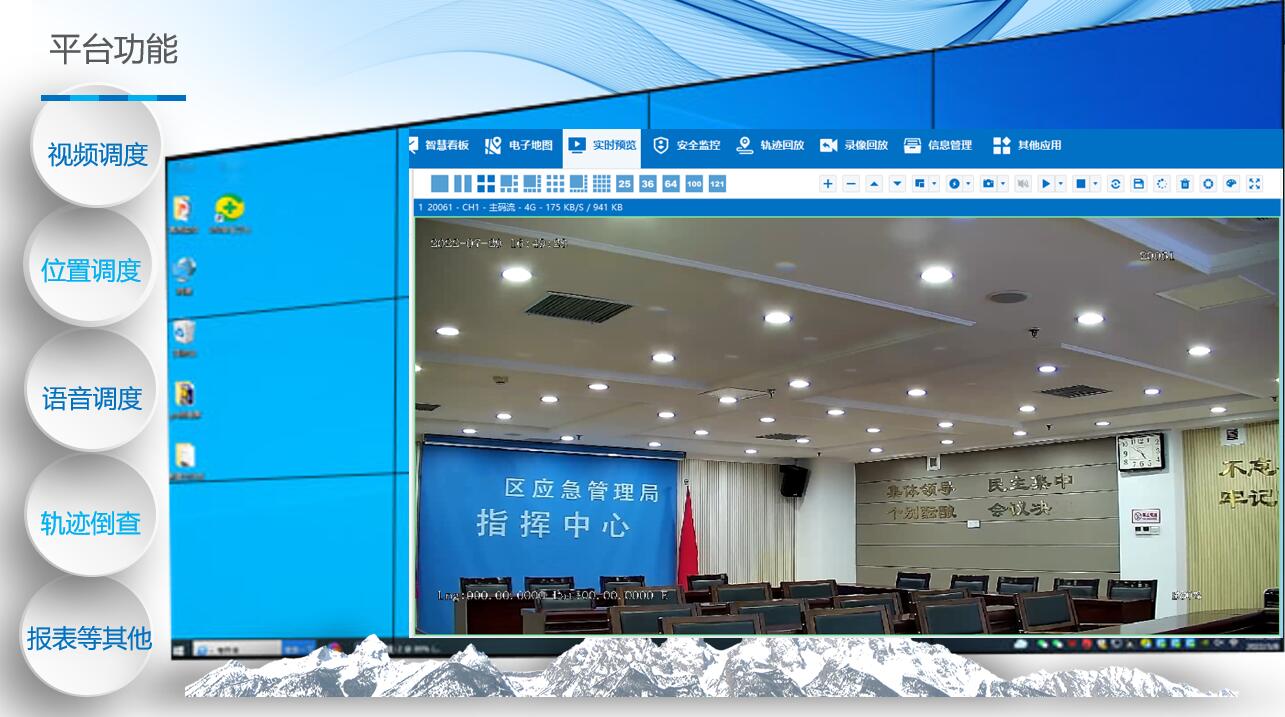

应急指挥中心平台软件功能20230918172712应急通信指挥装备5G 单兵图传功能 :可接入4K高清DV摄像机、无人机遥控手柄、视频会议摄像头等HDMI高清视频设备组合使用。广泛应用于现场直播和视频采集场景。通过5G/4G网络可将灾害现场图像实时传输至指挥中心,并可实现双向对讲,实时定位。单兵图传设备通常应用在抢险救灾、应急救援、安全管控中。“千里眼,顺风耳”方便中心视频研判应急处突,中心平台能实现“视频调度、语音调度、位置调度”三大功能,做到“看得见,听得着”。应用科技力量提升自然灾害应急能力。

适应行业:

微信图片_202305191303551

应急、公安、交警、巡警、城管、海防、边防、武警、保险、消防等场所,也可用于电视直播图传、无人机图传、高清赛事直播等实时性要求高的应用场景。
