可燃性气体浓度检测预警仪可燃性气体浓度告警器


互联移动式有毒可燃气体检测预警仪，是集传感检测技术、无线信息传输技术、无线信息加密技术及物联网技术于一身。具备携带方便、检测快捷、探测精度高等优点，同时通过与接收端配合，可构建成基于无线物联网概念下的无线声光报警系统，覆盖范围广，真正实现有效的远程实时监测，第一时间发现危险，再通过无线报警技术将报警信息传达给每一位现场作业人员。
可通过4G通信网络，以定时或事件方式将可燃气体浓度信息、异常信息等信息通过4G无线网络上传至数据中心。结合系统软件，可实现对现场各监测点可燃气体浓度信息的统计、查询、备份等维护作业。
适用于对石油管道、燃气阀门井、污水井、电力井、供水井、通信井等城市地下管网的可燃气体浓度进行不间断监测和预警。主要应用于危险场所检修、施工、动火、抢险等环境。

所需设备

1. 可燃性气体告警器
2. RS485转RS232转换器（收发双向数据功能的）
3. 12~24V电源
4. 主机设备（以M51为实例），特别定制版本

具体接线方式

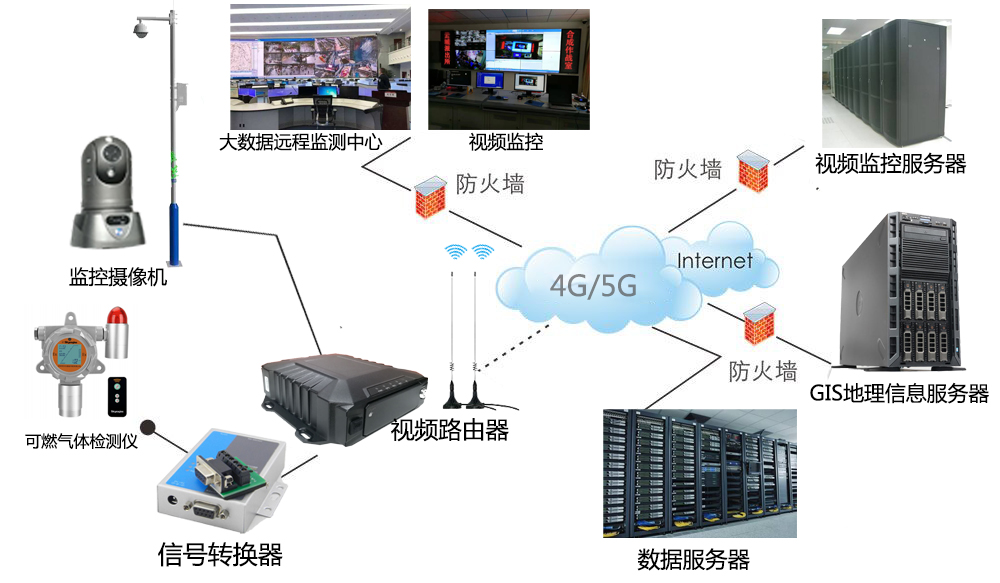

1. 接线原理

2. 实际接线图：

下图为RS485转RS232转换器的另一端接M51设备串口1（注意转换器接M51一端为DB9,9针分别为2脚、3脚、5脚）。紫色线为TX，棕色线为RX，黑色线接GND地。除下图所示外，该转换器还需要接9vDC（接M51的12V可用）。

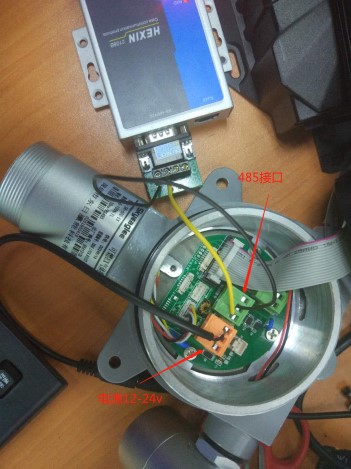

                 图1 主机设备和转换器RS232端连接                                                    图2 RS232~RS485信号转换器端跟告警器RS485接口连接、电源连接

1. 设置串口功能项

选择“串口一”，功能选择“Skyeaglee”波特率：9600 数据位：8 停止位：1


1. 设置告警阀值

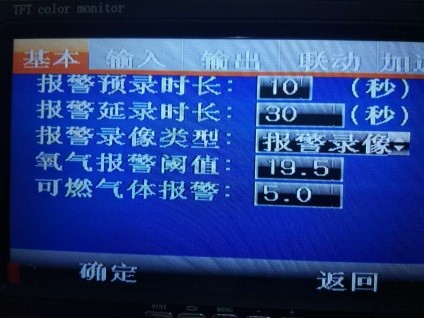

下图中，可燃气体报警一栏，可设置报警阀值，高于该值则报警，低于该值则不报警。

图3 设置报警阈值

CMSV平台上的联动应用
设备通过4G上线平台后，将串口功能设置成Skyeaglee，处于报警范围内就会报警，并会报警信息传到监测中心，同时现场设备端本身也会有声光报警
