水量液位传感器如何使用?水量液位仪远程在线

水量液位仪远程在线实时监测水量
模拟量液位仪传感器
配套设备:M51H

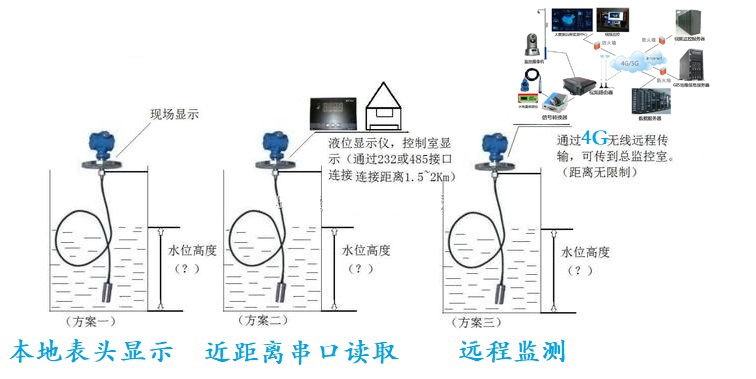

应用场景:绿化灌溉车、水炮喷雾车、环卫洒水车、消防车等大用水量的车辆的水箱远程在线实时监测,适用于环卫、消防、水利、石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。

液位传感器(静压液位计/液位变送器/液位传感器/水位传感器)是一种测量液位的压力传感器。静压投入式液位变送器(液位计)是基于所测液体静压与该液体的高度成比例的原理,采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器,将静压转换为电信号,再经过温度补偿和线性修正,转化成标准电信号(一般为4~20mA/1~5VDC)。

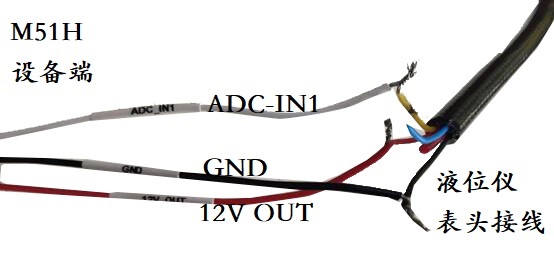

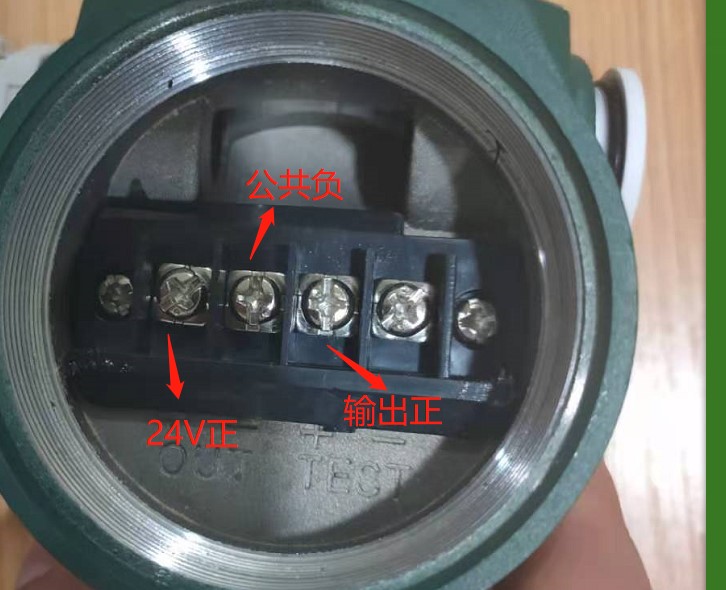

1. 液位仪表头接线定义:红色电源线接12V,黑色地线接GND,黄色线接ACD1(必须接ADC1),暂时M51H程序指定在了ADC1线上传输模拟量信号

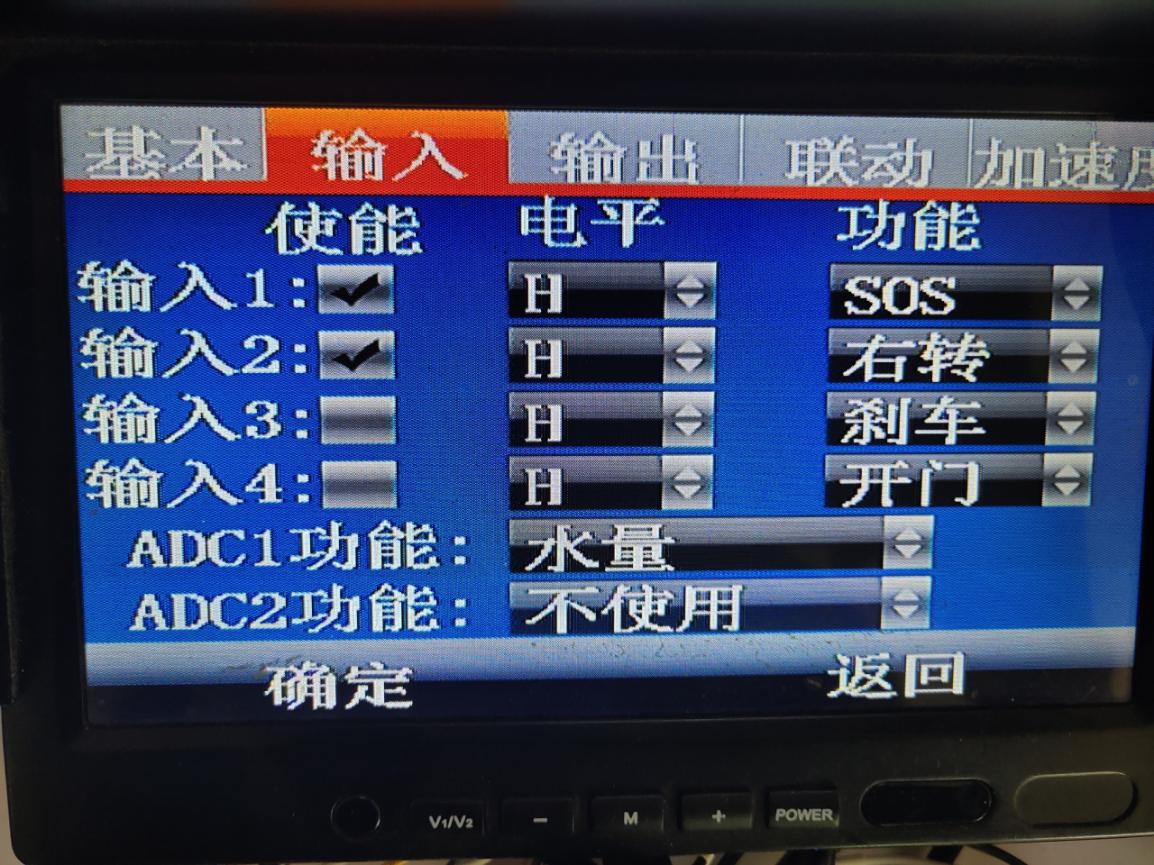

2. M51H设备端设置:进设备菜单里将设备所接的ADC1功能选择项改为“水量”

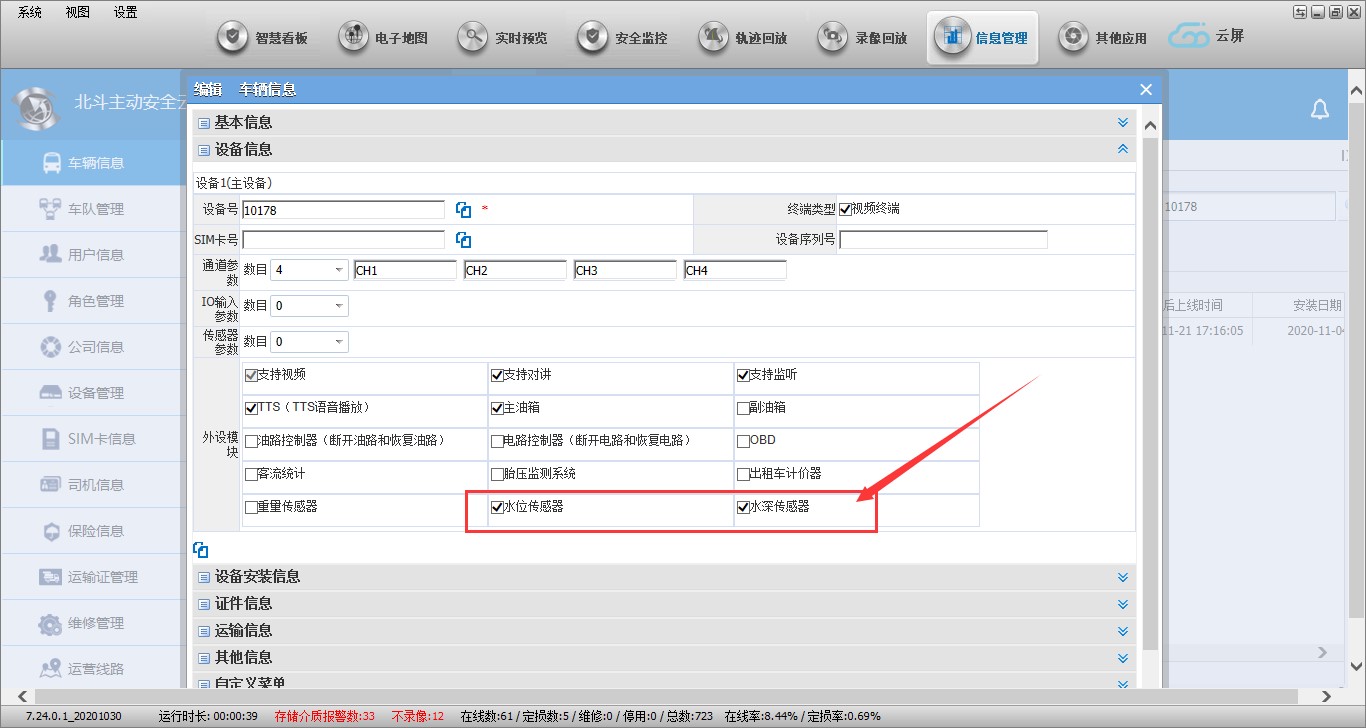

3. 在CMSV6平台设置:进入车辆信息管理页面,将车辆信息中的“水位传感器”和“水深传感器”勾选起来

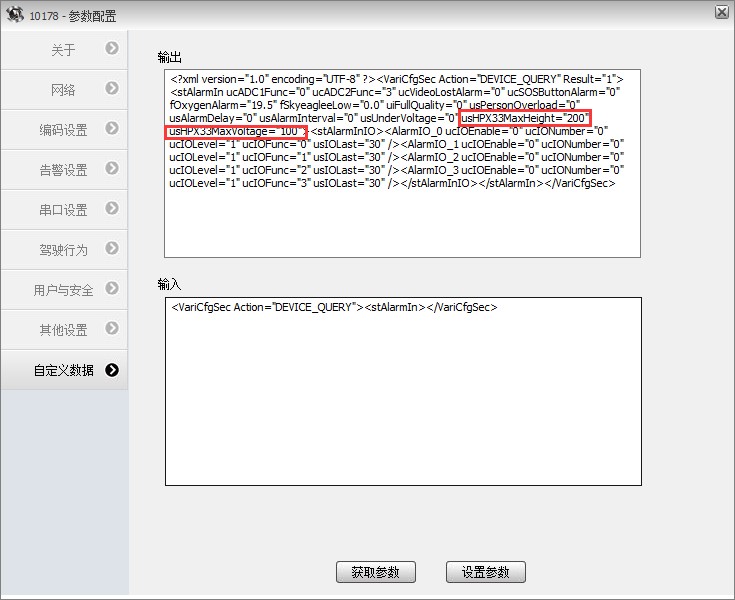

4. 在CMVSV6平台的,“设备参数管理”里的“自定义数据”的输入框里输入以下指令,修改最大量程,最大输出电压
(1)查询参数,指令:
<VariCfgSec Action="DEVICE_QUERY"><stAlarmIn></VariCfgSec>

(2)设置参数,指令:
<VariCfgSec Action="DEVICE_SET"><stAlarmIn ucADC1Func="0" ucADC2Func="3" ucVideoLostAlarm="0" ucSOSButtonAlarm="0" fOxygenAlarm="19.5" fSkyeagleeLow="0.0" uiFullQuality="0" usPersonOverload="0" usAlarmDelay="0" usAlarmInterval="0" usUnderVoltage="0" usHPX33MaxHeight="200" usHPX33MaxVoltage="100"></stAlarmIn></VariCfgSec>
usHPX33MaxHeight 最大测量高度 200 = 200cm = 2M
usHPX33MaxVoltage 最大输出电压 100=10V

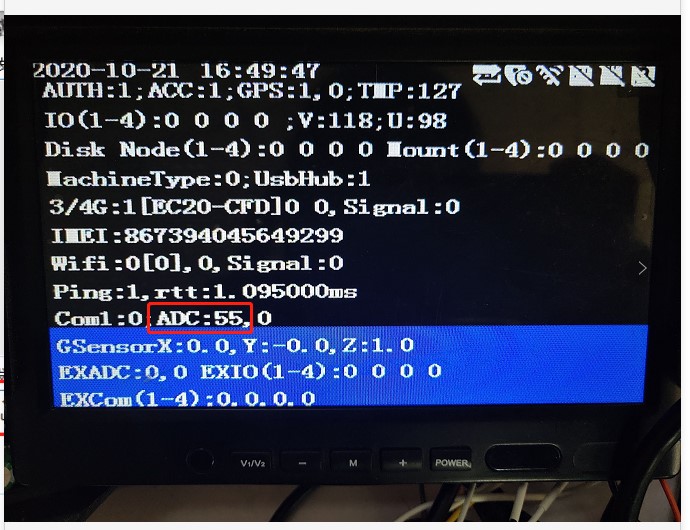

5. 设备端的显示屏:可用遥控器在显示屏上查看数值变化(按LOGIN + .DOT)

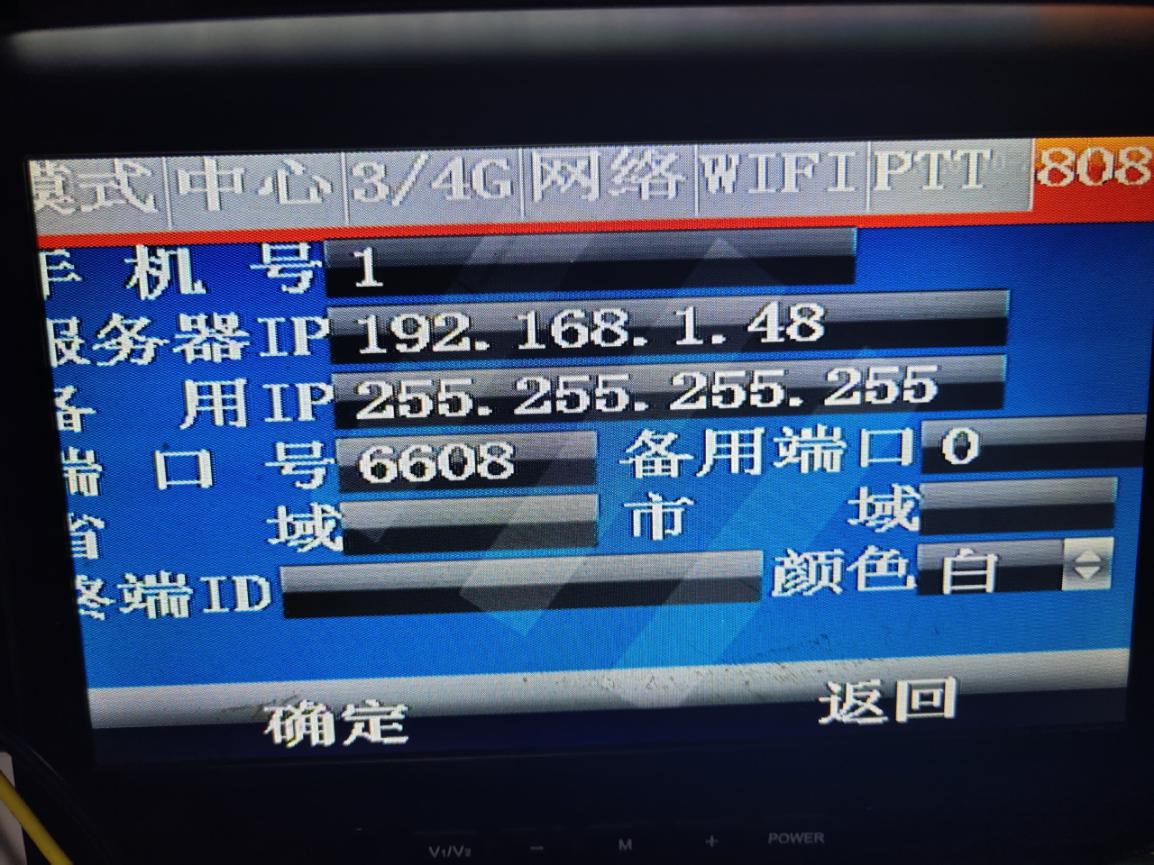

6. M51H设备端设置:在设备端的808设置里设置好相应的808数据后,通过808协议上传水量表的数据

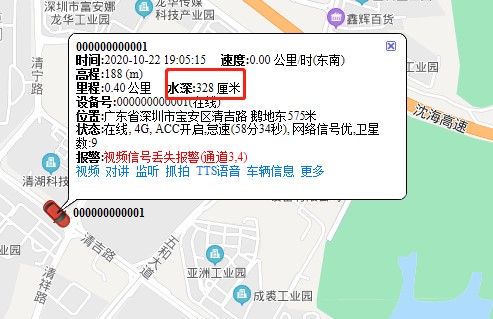

7. CMSV6平台实时监测:设备通过808协议上线后,可在平台上查看水深数值(必须是808协议)
