南瑞加密布控球是什么？

M92Sv布控球是专为电力应急通信指挥集成南瑞加密板，户外无电及无线通信环境需要应急布控而开发的一款便携式通信终端设备。内部高度集成高清视频摄像、视频录像、本地存储、5G无线传输、内置电池组供电于一体的设备。南瑞加密布控球它采用高速处理器和嵌入式操作系统，结合IT领域中先进的H.265视频压缩解压缩技术。产品外观大方，底部多颗磁铁方便安装，配套三脚架挪动灵活方便，手提箱式设计方便收纳携带，布控球具备远程配置码流等功能，多条连接线集成至一个接口，支持远程发送云台控制指令，镜头支持防雨淋、防雾、防风、防沙尘功能，防护等级IP66。通信协议符合国标GB28181协议可兼容多种国标平台，支持远程实时视频、双向语音对讲、位置信息上报、360度云台控制等功能强大，可靠性高等特点。5G布控球支持1路高清音视频录像和5G无线图像上传，通过平台软件为用户实现远程实时、高清、流畅、稳定的视频图像效果，实现远程实时视频监控、双向语音对讲、定位、云台控制、 变焦控制等操作，通过5G把作业现场的图像传到应急指挥中心，中心平台能实现“视频调度、语音调度、位置调度”三大功能，也能远程操作360度旋转云台，以及远程控制摄像机镜头变倍放大缩小。“千里眼，顺风耳”方便指挥中心视频研判断应急处突，做到“看得见，听得着，控得动”。安全是第一生产力，布控球通常应用在安全生产视频监控，以及抢险救灾、应急救援、安全生产管控中，从而应用科技力量提升应急管理能力。

布控球产品亮点：

外观设计：设备外观专利设计，铝合金机身结构设计，多条连接线集成至一个接口，接口采用防水航空插头，可靠性高，防水性强，产品一体化设计保证在复杂环境下可靠稳定运行；

内部结构：系统采用Linux系统，性能稳定快速开机，内部高度集成高清云台摄像机、录像编码器、大容量电池、卫星定位、5G通信模块，Wifi通信模块，外置5G天线，内置WiFi、GPS/BD定位天线，可满足无线视频应急指挥快速搭建布控的需求；

基本功能：设备具备视频回传、云台控制、卫星定位、双向对讲、红外星光夜视、可远程控制等功能；

视频编码：H.264或H.265可切换，极大的节省了存储空间与网络带宽资源，多码流编码，适合各种不同运用场景，支持，2560*1440（400万高清），2304*1296（300万高清），1920*1080（200万高清）, 1280*960，帧率可调：支持视频帧率范围为1～30fps，支持2048Kbps～16384Kbps的视频码率，支持双码流；

录像存储：支持本地录像存储,支持1张TF卡，单卡支持≥512GB，录像支持循环覆盖，可远程查看录像；

录像格式：支持1路1080P高清视频录像，1路录音功能，录像OTF叠加功能可叠加设备号、时间、视频通道号、定位经纬度、电量信息等字符,专业稳定的录像文件系统；

网络模式：内置5G模块，1张×5G全网通，支持APN和VPDN；内置1个×WIFI，外置1个×10/100M以太网口（航空插头转RJ45网口），支持专网VPDN接入；

无线通讯：支持5G全网通，支持APN和VPDN专网；支持WiFi网络接入，距离大于10米，具备AP热点功能；可单独配置SIM卡的APN、USER、PASSWORD等拨号参数；

定位功能：内置北斗定位模块，支持BD北斗GPS定位功能，或支持单独BD北斗定位，定位模块与天线内置，无需外接天线，具备GPS定位/北斗定位/北斗GPS混合定位功能，实现快速定位，可远程获得设备所在的地理位置信息；

显示功能：内置1.5英寸OLED高亮度显示屏，强光下可清晰的看清所显示的内容，设备具有OLED屏，可显示卫星定位状态、5G状态、WiFi、电池电量、中心平台连接状态、TF存储卡状态、时间等状态信息，方便安装调试；

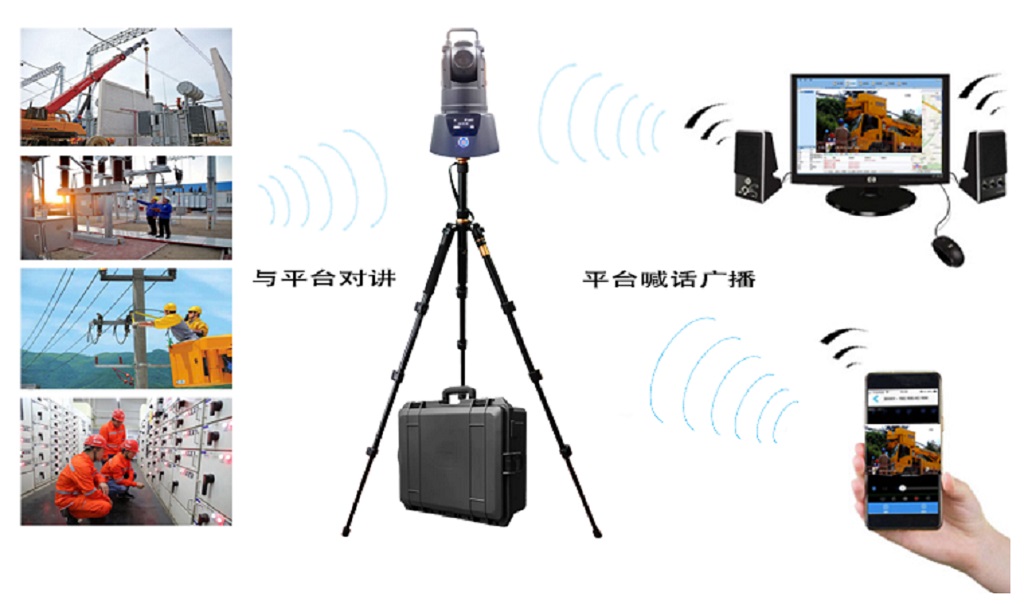

对讲功能：音频协议支持G.711等音频协议，内置麦克风及喇叭，方便应急布控使用，实现语音对讲功能；

机芯参数：采用光学10倍变焦镜头，支持3D数字降噪、强光抑制、背光补偿、宽动态；

红外功能：红外夜视距离不小于50米，自带光敏传感器，自动切换到夜视模式保证在夜晚灯光不好的地方也能拍摄出真实的画面；

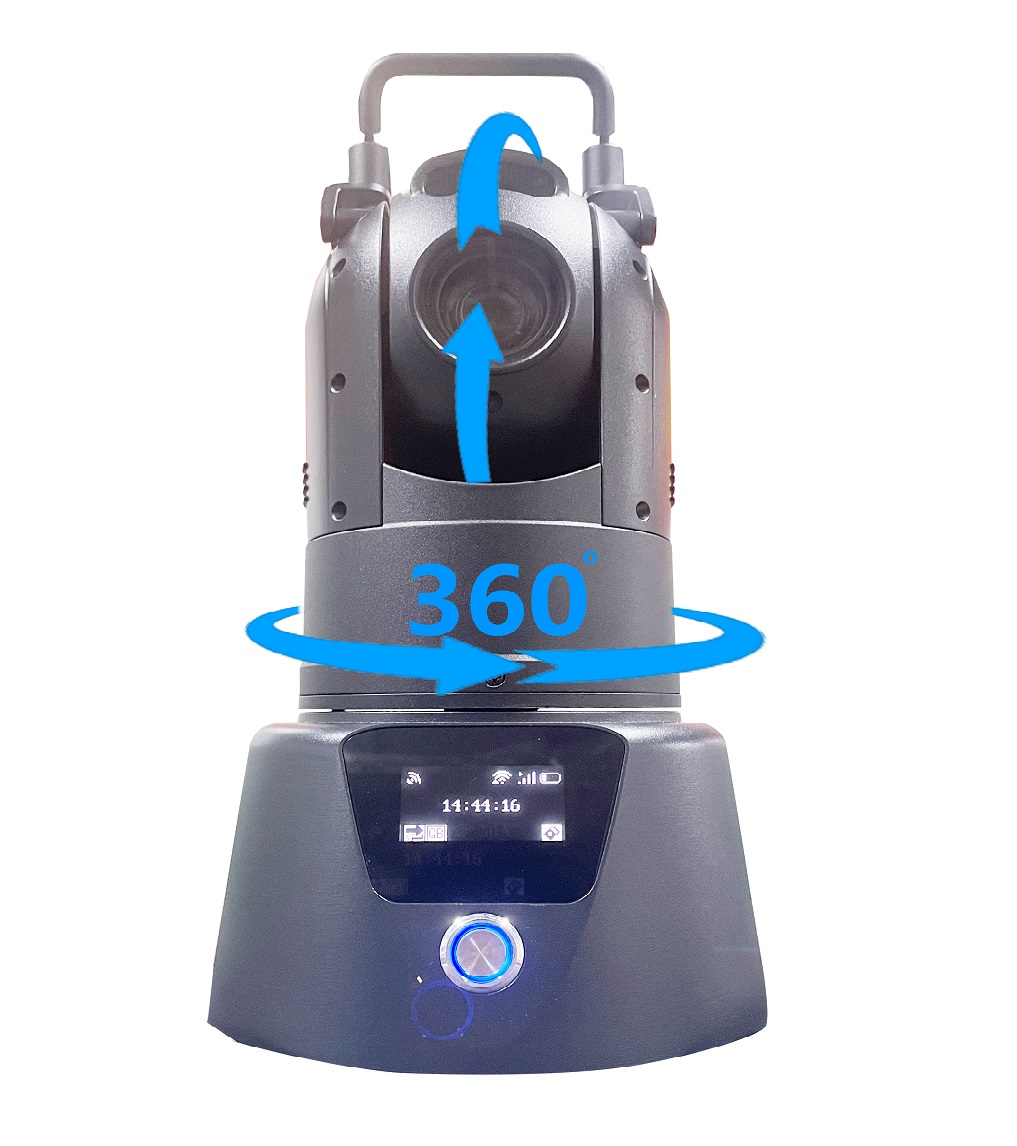

云台控制：水平旋转角度360°全方位连续旋转，垂直俯仰角度-20~90°，支持本地和远程云台控制。支持本地遥控器PTZ功能，本地通过遥控器控制云台上、下、左、右旋转，可以ZOOM+、ZOOM-变倍；支持手机或平板操作终端功能，可实现云台控制功能，可以控制云台上、下、左、右旋转，可以对镜头放缩小变倍控制；

电池规格：内置电池组，电池容量5000mAh，日间模式续航≥10小时；夜间模式（红外开启）续航≥8小时。也可扩展外挂电池组，满足全天候现场监控需求，适应长时间、高强度作业任务；

便携式：采用快装设计，具有专用装备防护箱、三脚支架、快装铁饼，布控球底部有多颗磁铁，部署方式支持固定支架、三脚架等安装方式，方便快速搭建使用，方便拆卸收纳，让应急布控更快捷；

软件功能：PC端软件有C/S架构的客户端，也有B/S架构的网页WEB客户端，支持苹果、安卓、鸿蒙等移动终端监控软件；

兼容性：支持私有协议、RTSP协议、标准ONVIF协议及支持GB/T28181协议，可无缝接入GB/T28181国标视频平台；支持国电南瑞加密平台、CMSV平台、MVMS视频平台；指挥中心可通过平台软件操作控制前端布控球，可实现高清图像预览、双向对讲、控制云台、位置信息获取、远程参数设置等功能；

网络接口：支持互联网、局域网、专网、卫星、5G/4G多种网络模式编码传输,设备应支持智能的动态码率调整，能够在带宽不好的情况下自动调整图像帧率和码率，保证图像的流畅度,网络传输在1.5M带宽下实现1080P 30fps图像稳定传输，语音对讲延时小于1.5秒；

工作环境：防护等级≥IP66；工作温度-30~60°；工作湿度5~95%，无凝结，镜头有加热功能支持去雾；

标配配件：安全防护箱1PCS；航空头多功能复合线1PCS;三脚支架1PCS;支架快装铁饼1PCS；辅助工具包1PCS。

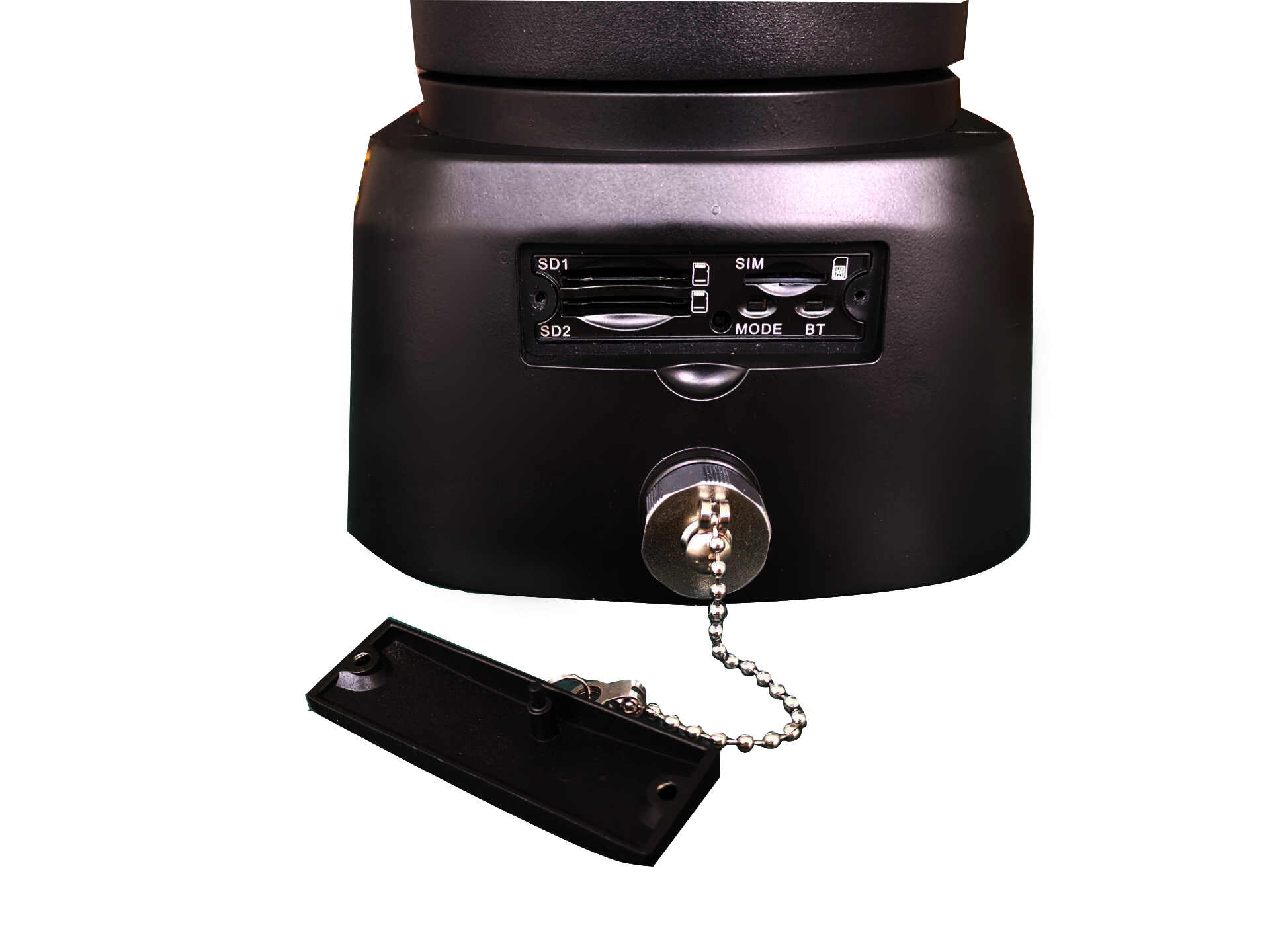

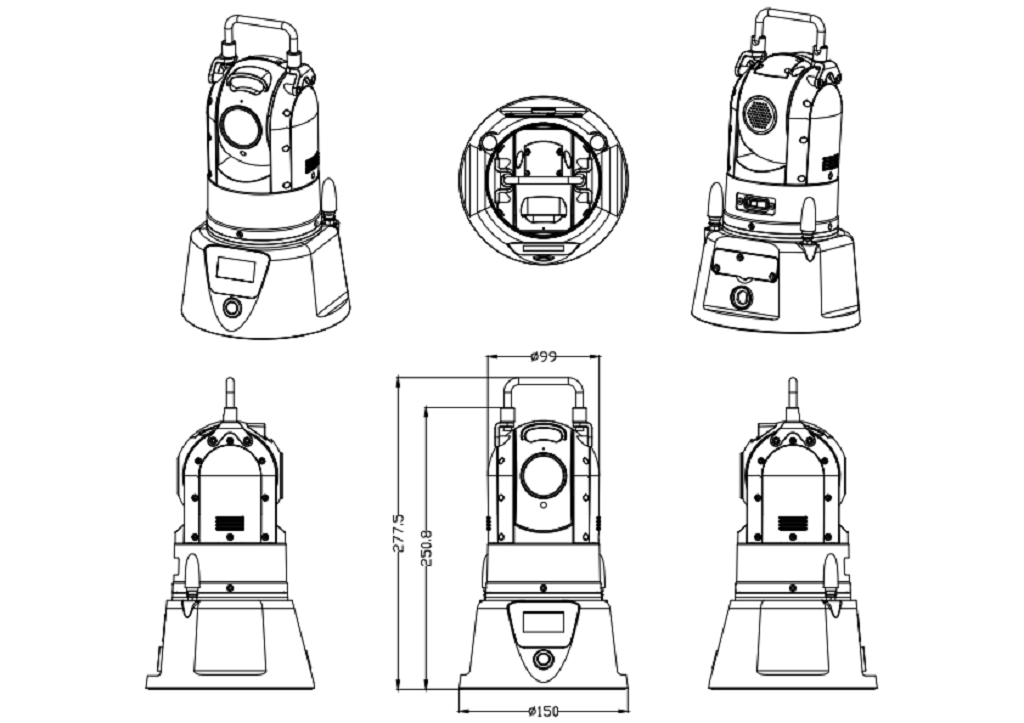

外部结构

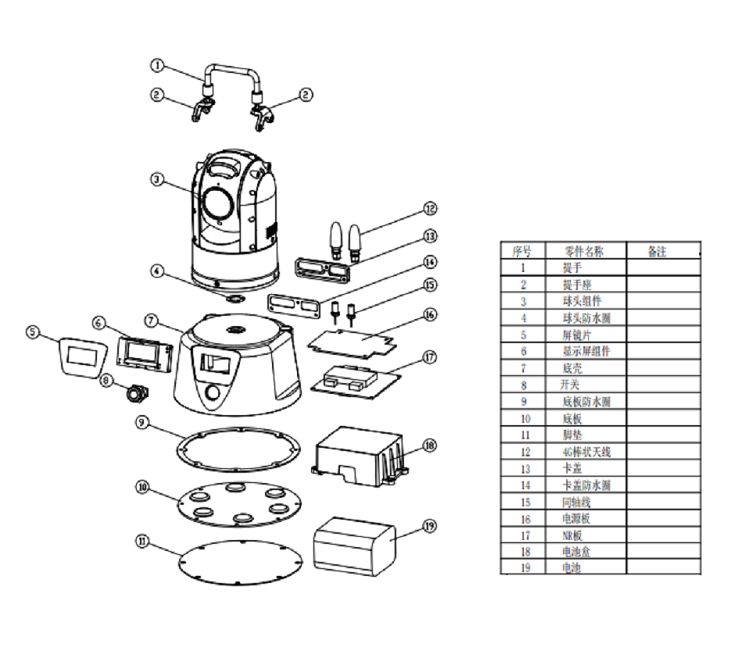

内部结构

机芯参数

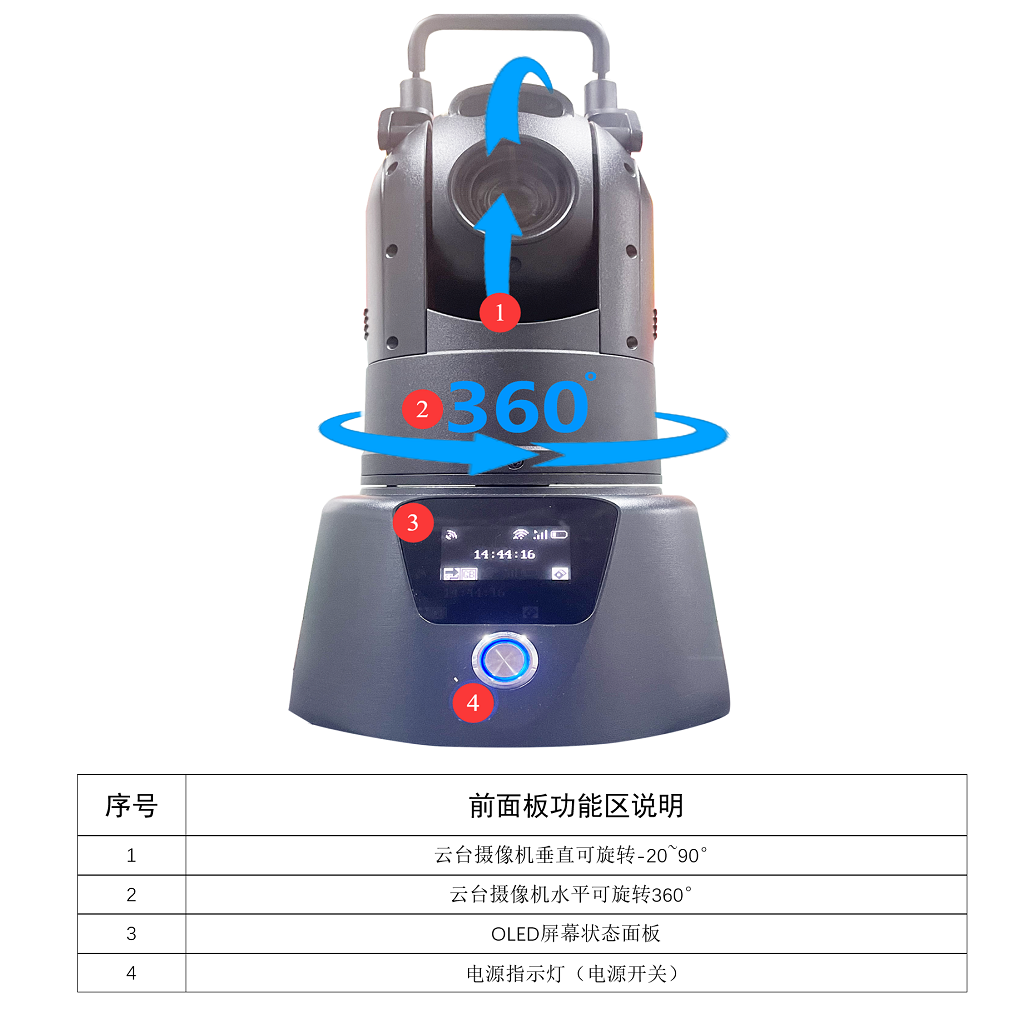

前面板功能

组网应用

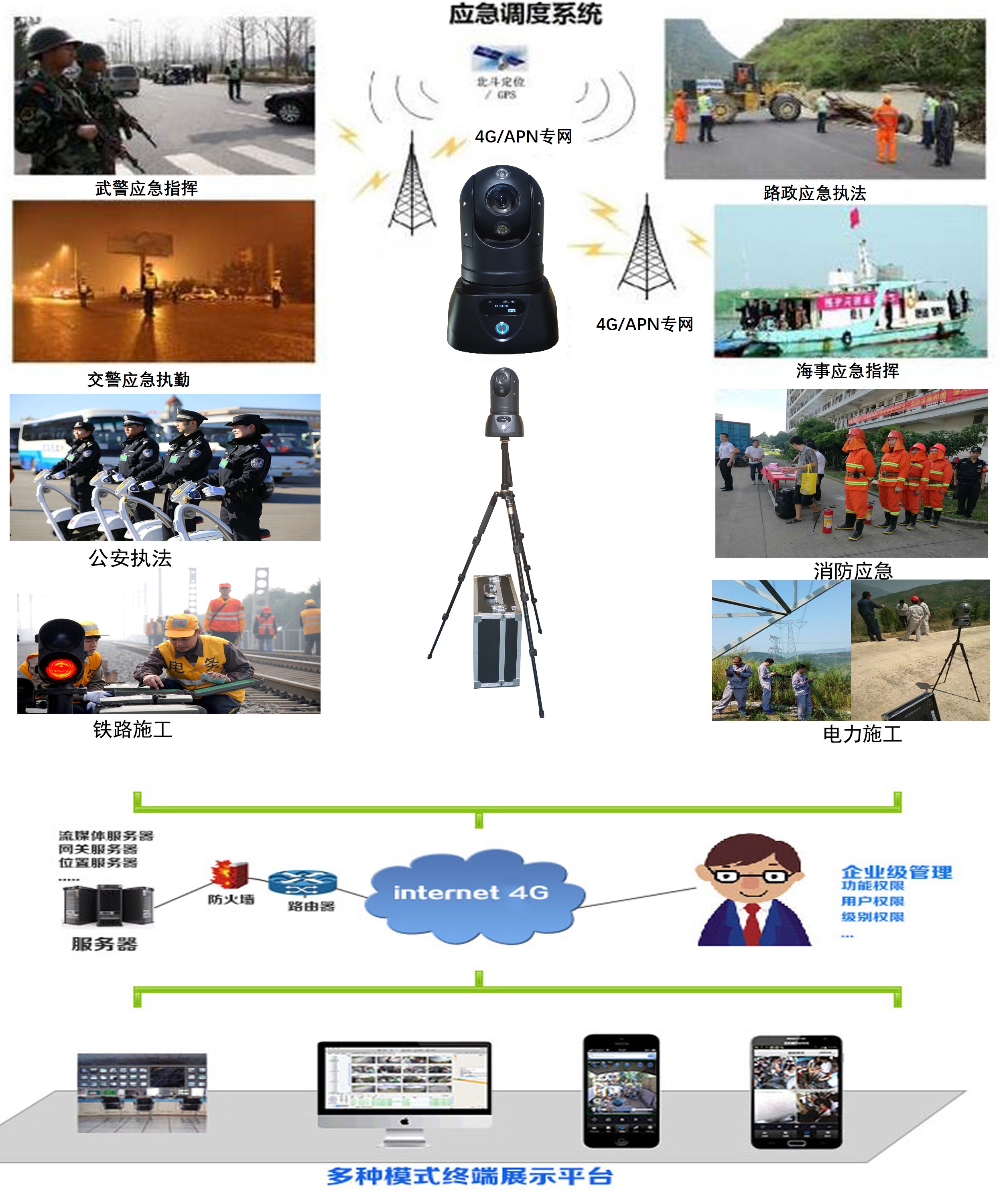

l  上图为布控球组网应用结构图，设备通过5G/4G上线上报中心平台；

l  同时设备将现场情况录制在设备TF卡内，以备后续倒查取证；

l  通过5G/4G网络将现场实时画面回传指挥中心,指挥中心通过视频研判对现场进行远程指挥；可实现远程实时视频、位置定位信息、语音对讲等应急指挥调度功能。

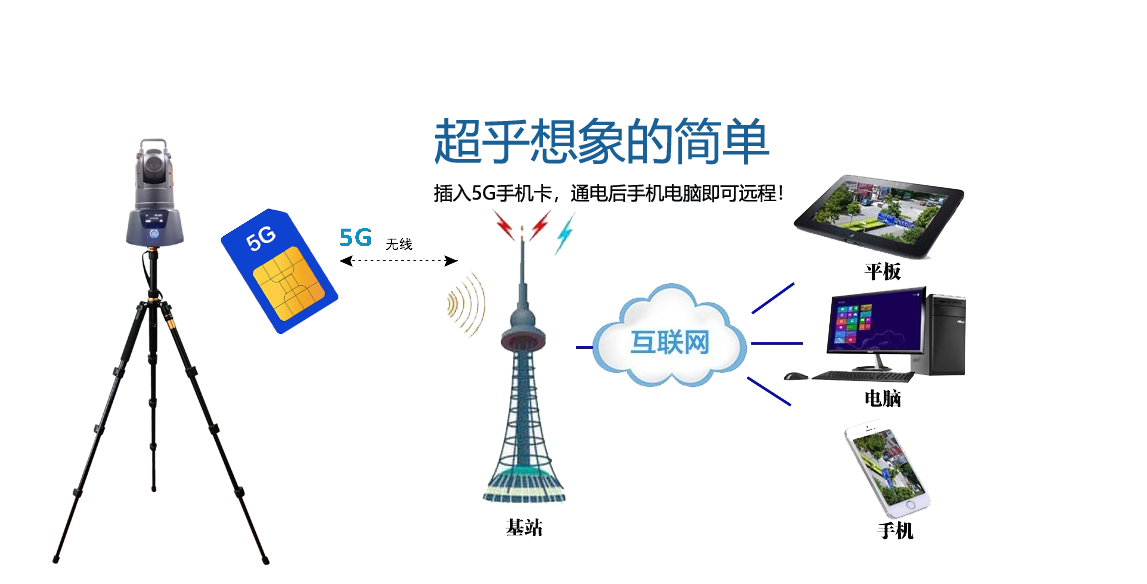

布控球组网功能

平台功能

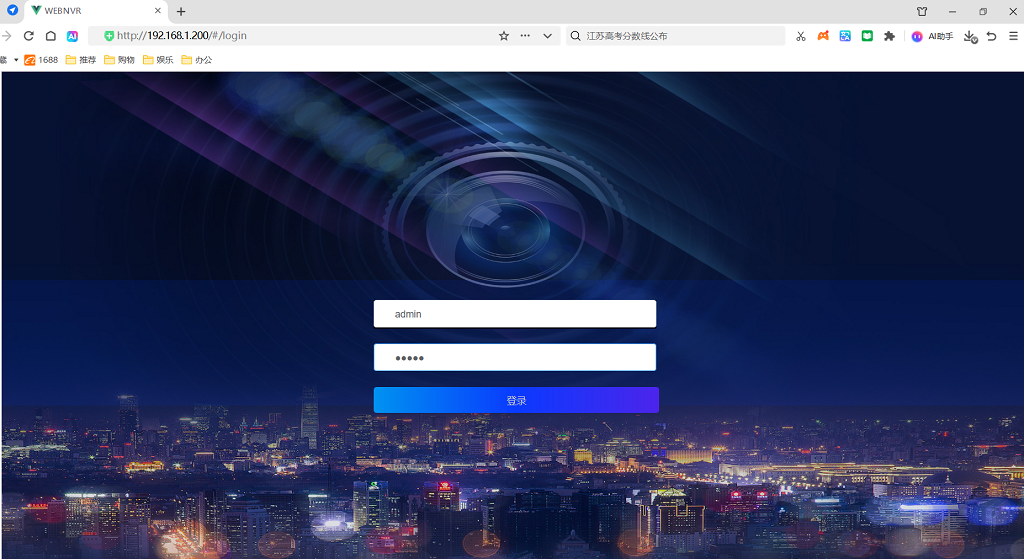

登陆南瑞加密码板管理后台

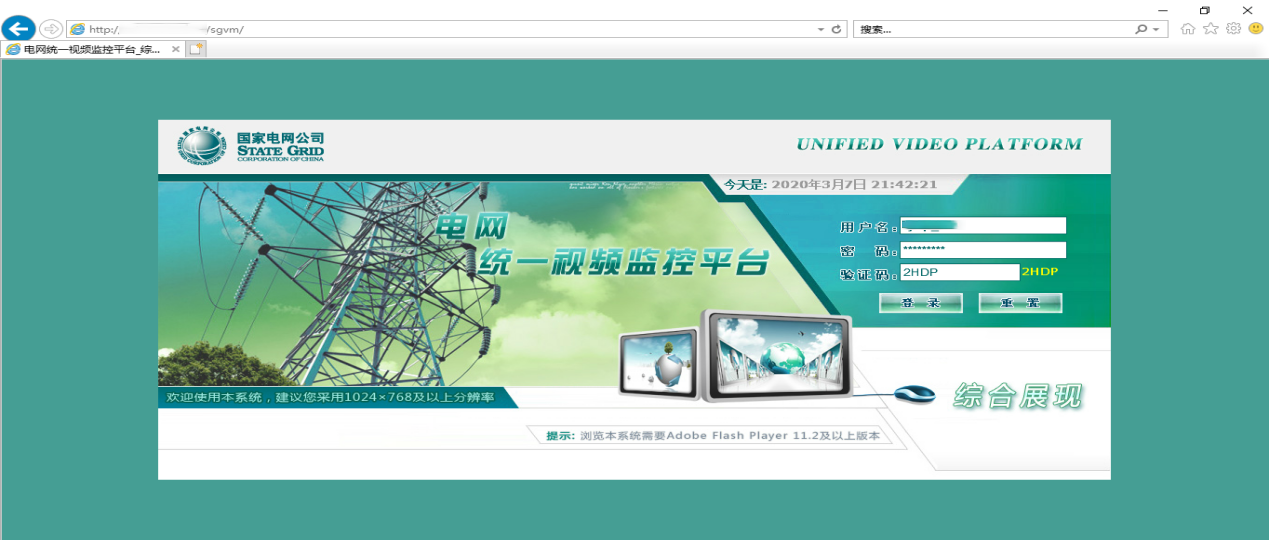

电网作业风险管控平台，南瑞加密统一视频平台

通过5G把作业现场的图像传到应急指挥中心，中心平台能实现“视频调度、语音调度、位置调度”三大功能，也能远程操作360度旋转云台，以及远程控制摄像机镜头变倍放大缩小。“千里眼，顺风耳”方便指挥中心视频研判断应急处突，做到“看得见，听得着，控得动”。安全是第一生产力，布控球通常应用在安全生产视频监控，以及抢险救灾、应急救援、安全生产管控中，从而应用科技力量提升应急管理能力。
